U kunt aanpassen of het schetsraster wordt weergegeven en hoe de geometrie boven of onder het raster wordt weergegeven in elk venster Ontwerp
. U wilt mogelijk één stijl gebruiken als u een component onderzoekt en een andere als u een nieuwe geometrie binnen een component maakt. U kunt tevens het schetsraster aanpassen door sectielijnen en zijden te verbergen met gebruik van SpaceClaim opties.
Vink het vakje Schetsraster weergeven aan in de lintgroep Raster op het tabblad Weergeven om het schetsraster weer te geven. Het schetsraster verschijnt in alle schetstools. Met de weergave van het schetsraster kunt u rasterlijnen vastleggen en dit dient als visuele hulp bij de oriëntatie van uw schets binnen uw ontwerp.
Vink het vakje Vervaging scene onder raster aan om de geometrie onder het schetsraster transparanter te maken.
Schetscurves buiten het huidige schetsvlak verschijnen vervaagt, terwijl de lay-outcurves niet worden aangetast.
Vink het vakje Bijsnijding scene boven raster aan om de geometrie boven het schetsraster te verbergen.
Klik met de rechtermuisknop op een vlak en selecteer Bijsnijden met vlak. Om het aanzicht van uw ontwerp te herstellen, klik met de rechtermuisknop op het vlak en selecteer nogmaals Bijsnijden met vlak.
Vlakken, assen en aantekeningen worden niet bijgesneden.

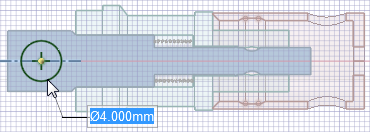

Het vervagen van de scene onder het raster, biedt u een beter aanzicht bij het schetsen in sectiemodus.

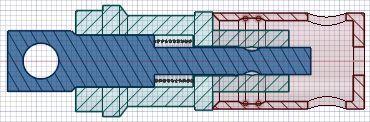

Onderzoeken van een sectie met de scene bijgesneden boven het raster
