Een spline maken

Schets met de splinetool splines in 2D of teken splines tussen punten op objecten in 3D. Een spline is een doorlopende kromme lijn zonder scherpe grenzen (d.w.z. zonder hoekpunten). Splines kunnen hoeken worden als u uw schets met de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in 3D trekt. Door langs een spline in 3D te sweepen kunt u gladde, bochtige vormen maken.

Het schetsraster moet in het werkgebied zichtbaar zijn voordat u kunt tekenen.

Een spline op een schetsvlak tekenen

1. Klik in de groep Schets op SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken..

2. Als er geen schetsvlak actief is, klik dan op een object of objecten in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. om een schetsvlak te maken.

3. Klik om het eerste punt van de spline in te stellen.

   Houd Alt ingedrukt en klik om het punt in te stellen als u wilt dat dit een aangrenzende schets of rand raakt. Door de hoekpunt (die eigenlijk een eindpunt is van een van de kruisende randen die op dat moment van invloed is) te markeren, scrolt u met het muiswiel om andere aangrenzende randen te selecteren waarmee u de richting van de rakende hoekpunt wilt instellen, zoals te zien is op de voorbeeldweergave door het groene raaksymbool.

4. Klik om de volgende punten van de spline in te stellen.

   U kunt splinepunten bematen door de coördinaten afstand tussen het beginpunt en het eindpunt in te voeren of u kunt elk punt bematen ten opzichte van het schetsobject.

5. Stop de spline:

   • Dubbelklik om het eindpunt van de spline in te stellen.

   • Houd Alt ingedrukt om het eindpunt te laten raken met een aangrenzende schets of rand.

   • Rechtsklik en selecteer Finish SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken. (SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken. voltooien).

   • Druk op Esc.

   • Verbind het eindpunt met het beginpunt.

   • Klik op elke willekeurige andere tool (behalve de tools Klembord en Oriënteren).

Een ononderbroken spline tekenen

1. Klik in de groep Schets op SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken..

2. Selecteer vanuit het gedeelte SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken. van het deelvenster Schets Options (schetsopties) Draw continuous spline (Ononderbroken spline tekenen).

3. Klik en sleep om de spline te tekenen.

4. Loslaten om de tekening te voltooien.

in 3D een spline tussen punten tekenen

1. Klik in de groep Schets op SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken..

2. Overschakelen naar 3D-modus:

   • Druk op Esc als er geen schetsvlak actief is.
   • Als er een schetsvlak actief is, klik dan in de groep Mode (modus) op 3D Mode (3D-modus) of druk op D.

3. Klik om het eerste punt van de spline in te stellen.

   Dit kan elk willekeurig punt op een object in uw ontwerp zijn.

   Houd Alt ingedrukt en klik om het punt in te stellen als u wilt dat dit een aangrenzende schets of rand raakt. Door de hoekpunt (die eigenlijk een eindpunt is van een van de kruisende randen die op dat moment van invloed is) te markeren, scrolt u met het muiswiel om andere aangrenzende randen te selecteren waarmee u de richting van de rakende hoekpunt wilt instellen, zoals te zien is op de voorbeeldweergave door het groene raaksymbool.

4. Blijf punten selecteren om splinepunten te tekenen.

5. Stop de spline:

   • Dubbelklik om het eindpunt van de lijn in te stellen.

   • Houd Alt ingedrukt om het eindpunt te laten raken met een aangrenzende schets of rand.

   • Rechtsklik en selecteer Finish Line (LijnEen rechte lijn, boog of spline getekend in de Schetsmodus of op een lay-outvlak. Lijnen hebben lengte, maar geen gebied. Als u een schets met de tool Trekken in 3D trekt, worden lijnen randen. voltooien).

   • Druk op Esc.

   • Verbind het eindpunt met het beginpunt.

   • Klik op elke willekeurige tool (behalve de tools Klembord en Oriënteren).

Een gesloten spine maken

U kunt op de volgende manieren een gesloten spline maken:

• Als u een spline tekent, laat deze dan stoppen op het beginpunt.

• Als u de spline bewerkt, sleep dan één eindpunt tot boven op het andere punt.

Zodra u een gesloten spline hebt gemaakt, kunt u deze niet bewerken tot een open spline.

Opties

De volgende opties zijn beschikbaar voor elke schetstool:

• Cartesiaanse bematingen: Selecteer een punt in een schets en klik vervolgens op deze optie om de cartesiaanse bematingen vanaf het punt te zien. Cartesiaanse bematingen laten de X- en Y-afstand vanaf het geselecteerde punt zien. Als u geen punt hebt geselecteerd, laten deze de X- en Y-afstand vanaf de oorsprong zien.

• Polaire bematingen: Selecteer een punt in een schets en klik vervolgens op deze optie om de polaire bematingen vanaf het punt te zien. Polaire bematingen laten een hoek en een afstand vanaf het geselecteerde punt zien. Als u geen punt hebt geselecteerd, laten deze de hoek en afstand vanaf de oorsprong zien.

• SnapBeperking voor objecten, hoekige en lineaire toenames of rasterpunten terwijl u schetst of vaste vormen bewerkt. U kunt het snapgedrag aanpassen in Bestand>Opties. Het drukken op Shift terwijl u sleept snapt de tool, aan de hand van uw snapinstellingen. U kunt de tool Snap naar raster gebruiken om alleen alle tekening-naar-rasterpunten te beperken of te vergrendelen. naar raster: Selecteer deze optie om snappen tijdens het schetsen in of uit te schakelen. De cursor snapt de muisaanwijzer dan in de geringe rasterruimtetoename terwijl u schetst. De standaardinstellingen zijn 1 mm voor metrische en 0,125 inch voor Engelse maateenheden. Zie Opties eenheden om de geringe rasterruimte te wijzigen.

• SnapBeperking voor objecten, hoekige en lineaire toenames of rasterpunten terwijl u schetst of vaste vormen bewerkt. U kunt het snapgedrag aanpassen in Bestand>Opties. Het drukken op Shift terwijl u sleept snapt de tool, aan de hand van uw snapinstellingen. U kunt de tool Snap naar raster gebruiken om alleen alle tekening-naar-rasterpunten te beperken of te vergrendelen. naar hoek: Selecteer deze optie om snappen naar hoek tijdens het schetsen in of uit te schakelen. De cursor snapt naar de hoeksnapverhoging snappen terwijl u schetst. De standaardinstelling is 15 graden. Zie Snapopties om de hoekverhoging die voor het snappen wordt gebruikt te wijzigen.

• Lay-outcurves maken: de schetscurves worden gemaakt als lay-outcurves. Als u het ontwerp naar een tekenblad verplaatst terwijl de schetsmodus is geselecteerd, moet u het selectievakje Lay-outcurves maken opnieuw in de groep Schetsopties in het deelvenster Opties aanvinken om lay-outcurves op het tekenblad te maken. Zie Lay-outcurves

• Curvefilteropties: Als het schetsvlak door een meshobject heengaat, plaatst het systeem curves door de facetpunten. Lijnen worden in het groen weergegeven en bogen in het blauw. De volgende opties zijn van toepassing op de door het systeem gegenereerde curves.

  • Curves plaatsen - Haal het vinkje bij deze optie weg als u niet wilt dat het systeem curves door de punten plaatst.

  • Tolerantie - Hiermee wordt bepaald hoeveel punten er worden gevonden. Daarmee wordt ook bepaald hoeveel curves er worden gemaakt. Hoe kleiner de tolerantie, des te meer punten er worden gevonden en de curves worden gegenereerd.

  • Automatisch samenvoegen - Als deze optie is aangevinkt, zal het systeem lijnen en bogen samenvoegen tot splines. Splines worden in het roze weergegeven.

Voorbeelden

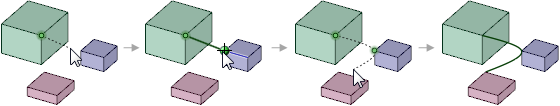

In 3D een spline tussen punten schetsen
