U kunt een andere basiszijde selecteren om tegelijkertijd een andere puntlas op die zijde te maken.

Een andere zijde toevoegen

1. Klik op de toolguide Basiszijden selecteren.

2. Selecteer de onderste zijde van het rode deel richting de achterkant van het ontwerp:







3. Klik op de toolguide Leidende randen selecteren.

4. Selecteer de verste rand van de basiszijde:







   Er wordt een identiek patroon van puntlassen toegevoegd aan de tweede basiszijde, met gebruik van dezelfde opties als de eerste basiszijde.

Voltooi de definitie voor puntlas

1. Klik op de toolguide Voltooien om de puntlas te voltooien.

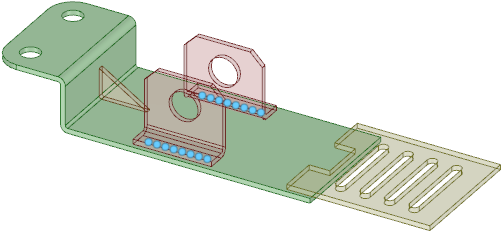

   De puntlassen worden weergegeven als lichtblauwe punten in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..





   De verbinding van de puntlas wordt tevens toegevoegd aan de boomstructuur.
