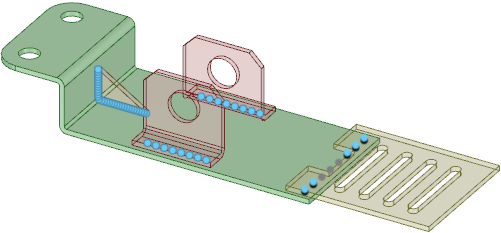

Uw ontwerp kan nu voor analyse naar ANSYS worden verzonden. Het zou er zo moeten uitzien:

Voor het verzenden van puntlassen naar ANSYS Workbench gelden beperkingen:

• Alleen punten met paren kunnen voor simulatie worden gebruikt.
• U kunt laspunten plaatsen tussen uit meerdere objecten bestaande delen als de twee objecten behoren tot verschillende delen. Laspunten die tussen objecten in hetzelfde deel worden gedefinieerd, worden niet naar simulatie overgedragen.
• U kunt naadlassen bij benadering definiëren door laspunten te plaatsen op de geleidende rand met een offset van nul als er geen koppelende zijde wordt gevonden aan een van beide kanten van de basiszijde.

Start ANSYS Workbench en verzend uw ontwerp

1. Klik op het tabblad ANSYS op ANSYS Workbench

   Als het goed is wordt ANSYS nu geopend en wordt uw ontwerp ingelezen.

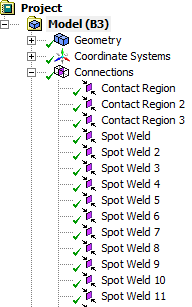

2. Vouw de boomstructuur in ANSYS uit om de laspunten onder de node Verbindingen te zien, zoals hier te zien:







3. Ga terug naar SpaceClaim om een van de laspuntverbindingen te wijzigen.

4. Rechtsklik in ANSYS Workbench op de node Geometrie en selecteer

   Uw ontwerp zou nu up-to-date moeten zijn in SpaceClaim en in ANSYS.
