De vaste vorm omzetten in een plaatmetaaldeel

1. Klik op OmzettenVerplaatsen in een vlak (x, y of z). in de groep Importeren op het tabblad Plaatmetaal.

   De toolguide Lichamen selecteren is standaard actief.

2. Selecteer het lichaam dat u heeft gemaakt.

   Wanden, buigingen en verbindingen (alleen verbindingen van standaard formaat, die u heeft gemaakt als plaatmetaal, geen geïmporteerde verbindingen) worden automatisch gedetecteerd en op kleur geïdentificeerd: groen toont één zijde, cyaan de andere zijde, verbindingen zijn paars en gedeeltelijke buigingen zijn geel.

   U ziet alleen de kleurcodering voor de wanden, aangezien u geen andere elementen in uw ontwerp heeft gemaakt.

3. Klik op Selecteren of druk op S om de tool OmzettenVerplaatsen in een vlak (x, y of z). af te sluiten.

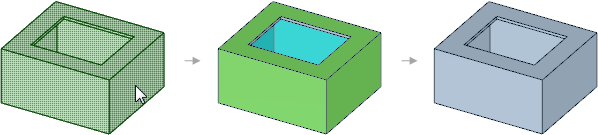

   Het lichaam wordt na succesvol importeren in azuur (blauw) weergegeven, zoals weergegeven in de onderstaande volgorde.
