Verticale verbindingen toevoegen

Op dezelfde manier als waarop de bovenste zijde wordt gesplitst moet u ook buigingen en verbindingen toevoegen om het plaatmetaaldeel uit te vouwen en te vervaardigen.

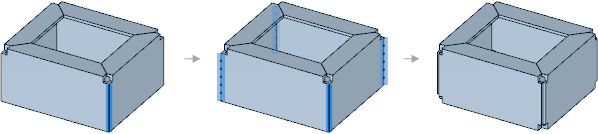

Begin met het toevoegen van verbindingen op de verticale randen:

1. Selecteer één verticale rand.

2. Klik op het tabblad Selectie in het deelvenster met de boomstructuur.

   Dit tabblad is de vermogenselectietool en helpt u te zoeken naar soortgelijke geometrie in uw ontwerp. Zie Vermogenselectie voor meer informatie.

3. Klik op Randen met gelijke lengte.

   Alle verticale randen worden dan geselecteerd.

4. Klik op Verbinding  in de groep Maken op het tabblad Plaatmetaal.

5. Selecteer Geen overlapping vanuit de vervolgkeuzelijst van Verbinding.

   Er worden nu automatisch ontlastingen gemaakt op hoeken die geen ontlasting hebben, zoals hieronder weergegeven.

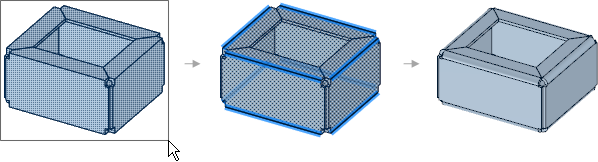

Voeg buigingen toe aan de resterende harde randen

1. Teken een vak om het hele deel heen om dit te selecteren.

2. Klik in het deelvenster Selectie op Harde plaatmetaalranden.

   Alle randen waarvoor geen verbindingstype is geselecteerd, worden geselecteerd. In dit voorbeeld worden alle horizontale randen aan de buitenkant van het deel geselecteerd. Al deze randen moeten worden voorzien van buigingen om het deel uit te kunnen vouwen.

3. Klik opnieuw op Verbinding  in de groep Maken op het tabblad Plaatmetaal.

4. Selecteer Buigen vanuit de vervolgkeuzelijst van Verbinding.

   Uw deel heeft nu verbindingen en buigingen en kan nu worden uitgevouwen.
