Bijsnijden met volume

Als u een model ontwikkelt, kunt u met de tool BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. met volume een bolvormig bijsnijd-volume rond een object maken, zodat u selectief een specifiek(e) regio, element of sectie van een ontwerp kunt isoleren.

Het gebruik van BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. met Volume kan vooral handig zijn als u een bepaalde functie binnen een complex model van dichtbij moet bekijken en hieraan moet werken. Bijvoorbeeld, na het isoleren van een ontwerpgebied kunt u de tool Repareren > Ontbrekende zijden gebruiken om zijden op een lichaam te detecteren en te herstellen.

Bijsnijden met volume gebruiken

1. Draai en zoom in op uw model om het modelelement of gebied te lokaliseren dat u wilt bekijken.

2. Als er niets is geselecteerd, klikt u met de rechtermuisknop en selecteert u BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. met volume > Instellen.

   Deze actie snijdt de zichtbare en selecteerbare geometrie via de radius van een virtuele bol bij.

3. Beweeg over het midden van het element dat u wilt bekijken en gebruik Klik+slepen om uw bolvormige bijsnijd-volume te maken.

4. Laat de muis los.

   Het gebied dat u hebt geselecteerd om te bekijken wordt vergroot en bijgesneden weergegeven in een bol, of geïsoleerd vanuit de rest van het model.

5. Klik met de rechtermuisknop en selecteer BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. met volume > Selecteren.

   Dit selecteert het virtuele, bolvormige oppervlak van het gebied.

   In het deelvenster Eigenschappen kunt u het volgende wijzigen:

   • Middelpunt: voer nieuwe coördinaten (aan de hand van de Wereld-oorsprongAssen die de standaard oriëntatie van het ontwerp in het venster Ontwerp instellen. Geef de Wereld-oorsprong weer door het selectievakje Wereld-oorsprong in het tabblad Weergave aan te vinken.) in voor het middelpunt van de bol.
   • Bijsnijd-selectie: selecteer Ja om de huidige selectie via de bol bij te snijden. De standaard is Nee.
   • Radius: voer een nieuwe bolradius in.
6. Klik met de rechtermuisknop en selecteer BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. met volume > Instellen met gebruik van selectie.

   Dit stelt het bereik van de virtuele bol in aan de hand van de huidige selectie.

7. Beweeg over het gebied om alle verschillende ontwerpelementen te identificeren.

8. Om uw ontwerp opnieuw weer te geven zonder bijsnijden, klik met de rechtermuisknop en selecteer BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. met volume >Wissen.

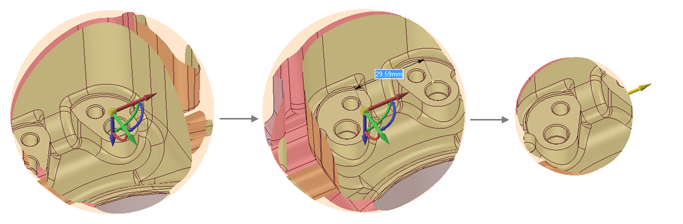

Gebruik de optie VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. in het menu Bijgesneden volume om het bijgesneden volumeframe te verplaatsen naar een ander gebied van het model, of gebruik de optie Formaat wijzigen om het formaat van het bijgesneden volumeframe aan te passen. Zie onderstaande afbeeldingen.
