Werken met plaatmetaal

U kunt SpaceClaim gebruiken om plaatmetalen ontwerpen en componenten te maken.

SpaceClaim herkent een component als plaatmetaal, indien het bestaat uit alleen planaire, cilindrische of conische zijden, en indien zijden offsets van hetzelfde formaat zijn.

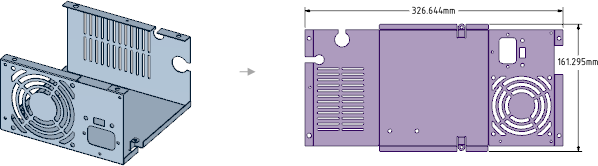

Plaatmetalen delen worden standaard weergegeven in azuur (blauw). Uitgevouwen delen worden weergegeven in paars, zoals weergegeven in de onderstaande afbeelding.

Uitgevouwen delen hebben de volgende standaard lagen:

• BematingAnnotatie op een tekening die de afmeting van een rand of zijde weergeeft. Gebruik de tool Bemating om afmetingen toe te voegen aan uw ontwerp, tekenblad of 3D-markering.
• Lijnen naar boven buigen
• Lijnen naar beneden buigen
• Buigbematingen
• Vormen
