1. Выберите инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

2. Удерживая нажатыми клавиши Alt и Shift, щелкните две точки, чтобы создать временную точку в серединной.

3. Щелкните временную точку, чтобы разместить в ней маркер перемещения

4. Выберите инструмент Origin (Исходные координаты) в группе ленты Insert (Вставка).

   Исходная точкаНулевая точка в системе координат. Исходную точку можно вставить в любом месте в конструкции, где можно зафиксировать инструмент Move (Перемещение), что позволяет рассчитать размеры от исходной точки или быстро переместить сетку эскиза к исходной точке. Исходную точку также можно вставить в центр массы или объема твердого тела. отобразится в серединной точке.

1. Щелкните Mass (МассаИнструмент анализа, который используется для отображения свойств массы или информации об объеме для твердых тел и поверхностей в конструкции.) в группе Analysis (Анализ) на вкладке Measure (Измерение)Инструменты для отображения свойств измерения для ребер, граней и твердых тел в конструкции..

2. Выберите твердое тело, в центре которого нужно расположить исходную точку.

   Оси отображаются в центре массы или объема.

3. Выберите инструмент Origin (Исходные координаты) в группе ленты Insert (Вставка).

   Исходная точкаНулевая точка в системе координат. Исходную точку можно вставить в любом месте в конструкции, где можно зафиксировать инструмент Move (Перемещение), что позволяет рассчитать размеры от исходной точки или быстро переместить сетку эскиза к исходной точке. Исходную точку также можно вставить в центр массы или объема твердого тела. отображается в центре массы или объема.

1. Выберите вершину исходной точки.
2. Войдите в режим эскиза.

   Сетка эскизаОбразец линий на равном расстоянии, которые служат направляющими при создании эскиза. Сетка эскиза упрощает выравнивание и создание чертежей объектов. Можно настроить единицы измерения и расстояние между линиями сетки, а также способ отображения твердых тел при отображении сетки. будет расположена на оси x и y выбранной исходной точки.

1. Вставьте исходную точку.
2. Щелкните исходную точку, удерживая нажатой клавишу Alt.
3. Щелкните твердое тело правой кнопкой мыши и выберите команду Move to New Component (Переместить в новый компонент) в контекстном меню.

   Можно также создать компонент, а затем перетащить в него твердое тело, выбрав исходную точку с помощью клавиши Alt.

4. Щелкните правой кнопкой мыши компонент в дереве структуры и выберите команду Open Component (Открыть компонент).

   КомпонентОбъект в конструкции, включая компонент конструкции высшего уровня. Каждый компонент содержит какое-либо количество объектов, таких как твердые тела и поверхности, и может содержать подкомпоненты. Компонент может рассматриваться как деталь. Компоненты можно сохранять как отдельный файл. Внешний компонент — это другая конструкция, вставленная как компонент вашей конструкции. Превращение компонента во внутренний предотвращает внесение изменений в файл внешнего компонента. Внешний компонент также можно создать, сохранив компонент как отдельный файл. См. «Легковесные компоненты», «Сборка». откроется в новом окне Design (Конструктор).

5. Отобразите базовые исходные координаты.

   Базовые исходные координаты в новом окне Design (Конструктор) располагаются в том же месте, что и исходная точка, выбранная с помощью клавиши Alt.

Пример

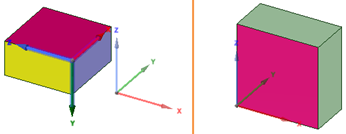

Выбор исходной точки клавишей Alt при создании компонента. На изображении слева приведены базовые исходные координаты и исходная точка, созданная на твердом теле. На изображении справа показан компонент, открытый в новом окне Design (Конструктор), а базовые исходные координаты находятся в расположении, в котором были помещены на объект.
