Масштабирование эскизов с помощью вытягивания

Можно масштабировать кривые эскиза с помощью инструмента Scale (Масштабирование) или можно использовать инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело..

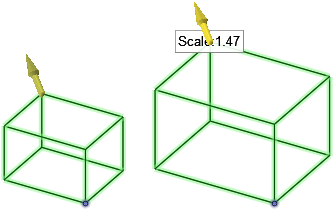

Инструмент Scale (Масштабирование) следует использовать, если необходимо масштабировать кривые эскиза, которые лежать на плоскости. Инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. следует использовать, если необходимо масштабировать кривые, которые лежат на нескольких плоскостях, как показано в примере ниже.

Масштабирование кривых эскиза с помощью инструмента Pull (Вытягивание)

1. Щелкните элемент Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите кривые.

3. Щелкните направляющую инструмента Scale (Масштабирование).

4. Выберите якорную точку.

5. Если пункт Blend (ПереходПлавный и касательный переход между гранями или ребрами; создается с помощью инструмента Pull (Вытягивание).) выделен оранжевым цветом, щелкните на панели Options (Параметры), чтобы выключить эту функцию .

   Масштабирование не работает, если функция Blend (ПереходПлавный и касательный переход между гранями или ребрами; создается с помощью инструмента Pull (Вытягивание).) включена.

6. Потяните в направлении желтой направляющей стрелки.
