更改横梁方向

SpaceClaim 在线帮助

您在此处：准备用于分析的设计 > 横梁 > 更改横梁方向

定向横梁

使用该工具可改变横梁方向，使其绕锚点旋转，并可从锚点开始偏移。

单击 Prepare（准备）选项卡 Beams（横梁）功能组中的 Orient（定向）。
在结构树或设计窗口中选择一个横梁。

可以单击 Beams（横梁）功能组的 Display（显示）将显示模式改为 Solid Beams（实体横梁），同时 Orient（定向）工具保持活动状态。要看到横梁，可能需要此操作。
（可选）单击 Orient to Object（定向到对象）工具向导特定于所选工具的功能。，或按住 Alt 键选择一个参考对象，横梁将会定向至所选对象平面投影的 Z 轴方向。

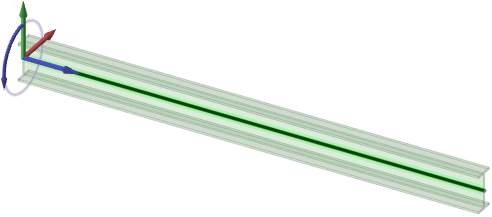

使用蓝色箭头更改横梁方向：
- 单击蓝色直箭头（X 轴）可反转横梁方向。
- 拖拽蓝色弯箭头可绕锚点旋转横梁。
- 双击蓝色弯箭头可 90° 旋转横梁。
- 拖拽红色或绿色箭头（Y 和 Z 轴）可偏移横梁

以下工具向导将逐步指导您完成操作过程：

	默认情况下，Select（选择）工具向导处于活动状态。该工具向导可以选择要重新定向的横梁对象。
	使用 Orient to Object（定向到对象）工具向导可以选择面、边或轴，并将横梁定向至该方向。

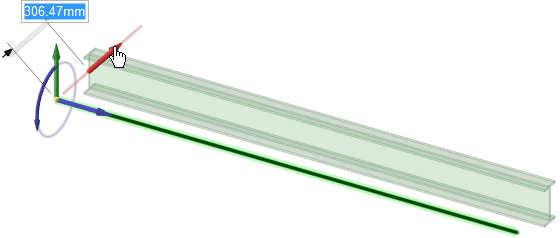

沿 Y 轴偏移横梁。
