横梁轮廓

可在结构树 Beam Profiles（横梁轮廓）文件夹中找到轮廓。

更改横梁轮廓

1. 在结构树或设计窗口中选择横梁。

2. 在 Prepare（准备）选项卡 Beams（横梁）功能组中单击 Profiles（轮廓空间中的线；对象的轮廓线；用于描绘扫掠或弯曲的对象。）。

3. 从列表或库中选择一个轮廓。

   Beams（横梁）文件夹中的横梁名称改为轮廓名称，并且新轮廓将添加到 Beam Profiles（横梁轮廓）文件夹中。

查看横梁轮廓属性

在结构树的 Beam Profiles（横梁轮廓）文件夹中选择一个横梁轮廓。

横梁轮廓显示在 Properties（属性）面板中。这些属性为只读，并且不可更改。

请参阅横梁属性。

编辑轮廓

1. 在结构树中右键单击轮廓。

2. 选择 Edit Beam Profile（编辑横梁轮廓）。

   轮廓会在新设计窗口中作为草图打开。

3. 与在草图中一样更改轮廓。

   每个轮廓在 Groups（群组）面板中都已设置驱动尺寸，并且每个标注尺寸都有标签，以显示与其对应的群组。可以更改这些尺寸以修改轮廓。请参阅使用群组。

设置默认轮廓

1. 在设计窗口空白处单击，取消之前的选择。

2. 在 Prepare（准备）选项卡 Beams（横梁）功能组中单击 Profiles（轮廓空间中的线；对象的轮廓线；用于描绘扫掠或弯曲的对象。）。

3. 从列表或轮廓库中选择一个轮廓。

   此会话创建的新横梁，将会默认使用此轮廓。

   默认轮廓是非持续的，会在 SpaceClaim 重新启动时清除。

从 Beam Profiles（横梁轮廓）文件夹中移除轮廓

1. 在结构树中选择轮廓。

2. 在 Prepare（准备）选项卡 Beams（横梁）功能组中单击 Profiles（轮廓空间中的线；对象的轮廓线；用于描绘扫掠或弯曲的对象。）。

3. 单击 Remove Profile（移除轮廓）。

示例

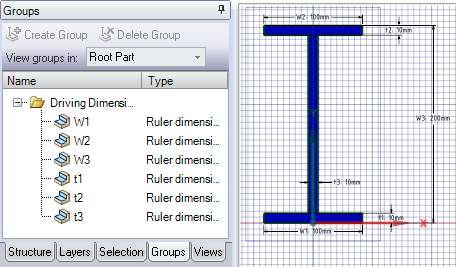

横梁轮廓的标注尺寸标签与群组名对应。
