倒角边

选择 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具中的 Chamfer（倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。）选项可对任何实体的边进行倒角。使用 Chamfer（倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。）选项中的 Create Rounded Corner（创建圆角）工具创建的草绘倒角，在其拉伸为实体时，被识别为倒角。

倒角识别为面类型，在 Properties（属性）面板中设有自身选项。可更改 Chamfer（倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。）（true （是）或 false（否））和 Distance（距离）的值。

创建倒角后，可调整两侧的缩进距离，也可更改其偏移。拖动倒角上方或下方箭头以更改距离，或拖动垂直于倒角的箭头以更改其偏移。也可旋转边，倒角的距离属性将更新为新值。

在倒角的面创建一个孔后，该面将不再是倒角。仍可以拉动该面或该孔，但无法将该倒角更改为圆角或标注该倒角的尺寸。

倒角边

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择要倒角的一条或多条边。双击以选择一个相切链。

3. 在 Options（选项）面板中或从微型工具栏选择 Chamfer（倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。）选项。

4. 单击并向拉动箭头方向拖动边。

   拉动垂直于倒角面的箭头以更改整个倒角的偏移距离。拉动任一侧箭头以更改该侧的缩进距离。可按 Tab 键以在箭头间转换。

   要设置倒角的尺寸，请右键单击并在微型工具栏中输入缩进距离，或按空格键，键入缩进距离，然后按 Enter 键。

   要创建与现有倒角有相同的缩进距离及尺寸的倒角，请使用 Up to（直到）工具向导并选择一个现有倒角面。也可使用 Up To（直到）选择一条边以设置缩进距离。

修改倒角边

1. 选择一条或一组倒角边。

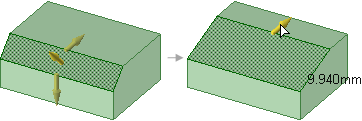

   • 要更改倒角一侧的缩进距离，请拉动倒角上方或下方的箭头，如下图所示。拉动时，按下空格键键入一个距离值。也可在 Properties（属性）面板或微型工具栏中更改两侧缩进距离。Up To（直到）工具向导可用来将缩进拉动至某一对象。

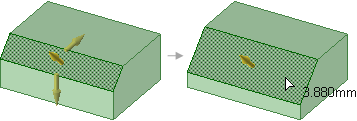

   • 要更改倒角的偏移距离，请拉动垂直于倒角的箭头，如下图所示。拉动时，按下空格键键入一个距离值。

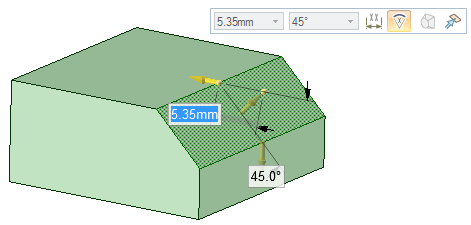

   • 要通过距离和角度修改，请选择任一侧手柄以显示微型工具栏，然后单击 Angle（角度） 尺寸选项。选定边可修改距离，而另一边可修改角度。



   • 要将倒角转化为常规面，请在 Properties（属性）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分这些面板。 Chamfer（倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。）字段选择False（否）。可选择True（是）以将面转化为倒角，但有孔的面不能修改为倒角。更改该属性不会更改几何。查看下列说明来移除一条边上的倒角。

拉动倒角缩进或偏移时，按住 Shift 键以捕捉到现有边。

在圆角边与斜角边之间进行转换

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择要转化为斜角或圆角边的一条或多条边。

   双击以选择一个相切链。

   若已更改缩进距离，则不能对倒角边进行转化。

3. 在 Options（选项）面板中或从微型工具栏中选择 Chamfer（倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。）选项或 Round（倒圆角两条线或边相交点处的倒圆角，两个面相交处的倒内圆。内圆角是内角，外角称为外圆角。可以使用“创建圆角”工具或从“拉动”选项中选择“内圆角（恒定半径圆角）”选项来绘制内圆角。见“外圆角”）选项。

   圆角边即转化为斜角边。

若已更改倒角缩进距离，则不能将斜角转化为圆角。

使一个倒角成为具有相同缩进及偏移的另一倒角

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择要更改的边或现有倒角。

3. 单击 Up To（直到）工具向导特定于所选工具的功能。。

4. 选择要复制其值的倒角。

   第一个倒角将更改，以使其偏移及缩进距离与第二个倒角相同。

使用 Pull（拉动）工具移除倒角

此方法将完全移除倒角边。

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择倒角边。

3. 在 Options（选项）面板中或从微型工具栏选择 Chamfer（倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。）选项。

   倒角已移除。

使用 Fill（填充）工具移除倒角

此方法可移除倒角边并在 Groups（群组）面板中创建一组倒角。可右键单击该分组并选择 Reattach Chamfer（重新选择倒角）以还原该倒角边。

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）。

2. 选择倒角边。

3. 单击 Complete（完成）工具向导特定于所选工具的功能。。

   随即移除该倒角并创建一组倒角。

示例

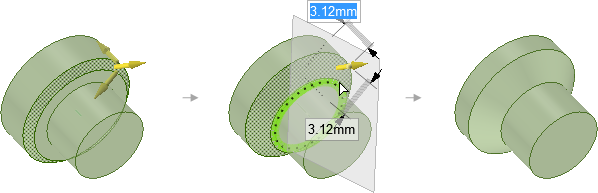

拉动以放大现有倒角，同时按住 Shift 键以捕捉到一条边。在拉动现有倒角时仅可捕捉到一条边。

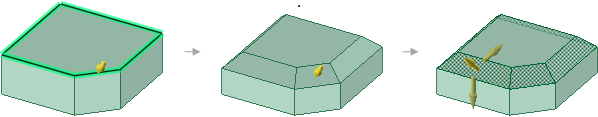

使用 Up to（直到）工具向导更改倒角的偏移及缩进距离以匹配现有倒角。

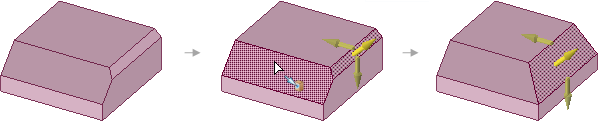

在多条边上同时创建倒角。
