SpaceClaim 在线帮助

检查几何

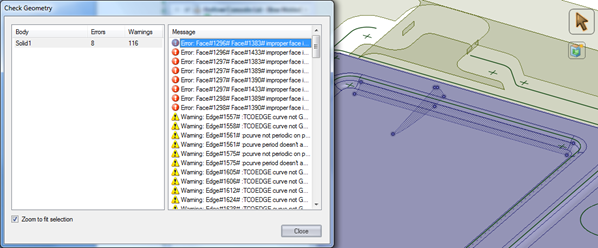

可检查实体或曲面的几何。检查几何是为了确认所有可能存在的 ACIS由 Spatial Corporation 提供的建模引擎。可导入和导出 ACIS 文件（.sat 和 .sab） 错误。选择对话框中的错误及警告以高亮显示设计窗口中的关联几何，如下图所示。

检查对象的几何

1. 右键单击结构树中的一个实体或曲面。

2. 选择 Check Geometry（检查几何）。

   如有必要，可单击状态栏中的 Stop（停止）或按 Esc 键取消该操作。

   将弹出一个列举已发现错误或警告的对话框。

3. 选择对话框中的错误及警告以高亮显示设计窗口中的关联几何。

4. 选择 Zoom to fit selection（将选定区域缩放至屏幕大小）以自动放大设计窗口中的问题区域。

5. 完成后，单击 Close（关闭）。
