创建球



可使用 Sphere（球）工具快速创建球。

创建球

  1. 从 Insert（插入）选项栏Reverse Engineering（逆向工程） 功能组选择 Sphere（球）工具 。

  2. （可选）若不希望球与现有实体合并，请在 Properties（属性）面板中单击 No Merge（不合并）。

  3. （可选）单击 Properties（属性）面板中的 Cut（剪切），从现有实体中移除其与球重叠的材料。

  4. 单击以设置球心以及标注球半径尺寸的平面。

    移动鼠标可预览球。如果以第一次单击所指示平面的 x-y 方向移动光标，则球创建效果最佳。

  5. 单击以设置球的半径。

在面或边上创建球

  1. 选择一个或多个面或边。

  2. 在 Insert（插入）选项卡 Create（创建）功能组或 Shapes（形状）菜单中选择 Sphere（球）工具。

    创建的球最小要覆盖所选平面和/或边。

选项

Sphere（球）工具提供以下选项。



Add（添加）

添加材料以创建一个实体球。

Cut（剪切）

当球与其他对象相交时移除材料。

No Merge（不合并）

创建不会并入其他对象的球体（即使球与现有对象相交）

Near-side body only（仅近端体）

当球与其他对象相交时，只在近端添加材料。

示例

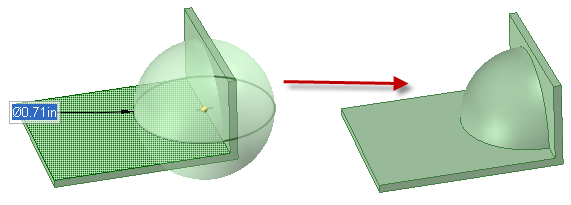

使用 Near-side body only（仅近端体）仅在薄壁近端添加球体材料

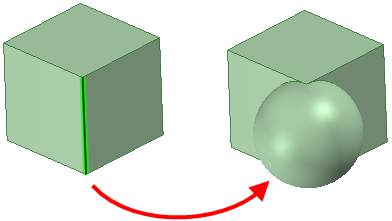

在面或边上创建球

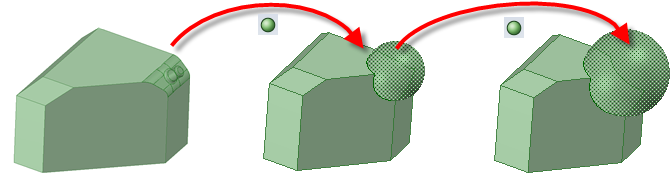

选择面并单击 Sphere（球）工具以创建球，然后多次单击 Sphere（球）工具以扩大选定球体
