圆形注释

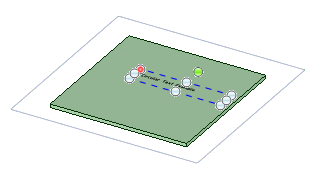

使用 Note（注释可以添加至绘图中的信息，如注解、尺寸、几何公差、中心标记和材料清单等。）工具可创建和编辑圆形注释文本。此文本类型定向可为顺时针 (CW) 或逆时针 (CCW)。圆心以十字标记显示。圆形半径显示为可见引导线。使用尺寸手柄以调整圆的大小。拖动旋转手柄可调整注释的方向。在 Options（选项）面板中输入或更改新的半径设置。

使用圆形文本可创建：

• 单行文本
• 多行文本。键入文本首行，然后按下 Enter 以创建另一文本栏。
• 更改单行或多行文本格式。使用微型工具栏以设定圆形注释文本的格式。可更改全部或部分文本的字体、字号和样式；但不能在圆形文本下加下划线。
• 使用 True Type 或 Microsoft Windows 3.1 字体（Modern、 Roman 和 Script）的注释。钣金蚀刻或激光切割时，会用到 True Type 字体，这种情况下字符的宽度取决于激光束的宽度和/或焦点。

创建圆形注释

1. 在 Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。） 功能组中选择 Note（注释可以添加至绘图中的信息，如注解、尺寸、几何公差、中心标记和材料清单等。）工具。

   将鼠标悬停在设计的各个面上，预览合适的标注平面。（在“草绘”模式和“剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图切开实体以显示内部详情。”模式下，草绘栅格将定义标注平面。）

2. 单击面以创建用于放置注释的平面。

   要为圆柱面创建标注平面，请选择圆柱的轴。

   如需更改标注平面，请单击右键并在上下文菜单中单击 Select New Annotation Plane（选择新标注平面），然后选择新的标注平面。

3. 单击以在该平面中添加注释。

4. 输入注释文本。

5. 在 Properties（属性）面板中，从你Type（类型）下拉列表汇中选择 Clockwise（顺时针）或 Counterclockwise（逆时针） 。

6. 单击面以更新注释。

创建圆形注释文本后，可：

• 在微型工具栏中单击 以在光标位置向注释中插入一个符号。
• 在微型工具栏中单击 以插入一个动态字段。动态字段可包含多种属性的当前值。
• 设置注释文本格式，然后通过从其它注释或尺寸标注中剪切、复制和粘贴文本以输入文本。
• 拖动旋转手柄以调整注释的方向。拖动中央十字标记以移动文本。
• 如有需要，可使用先导空格（在文本前或中间插入）和结尾空格（文本后插入）将文本定位在圆形半径周围。
• 钣金件中，将文本转换为轻量化文本。轻量化文本为透明，以虚拟方式代表文本对象（这样，对零件进一步操作时无需重新计算文本相关的图形数据）。轻量化模式中，编辑文本时仅重建用户可看见的文本块，其与模型上的其他操作相反。
• 移动注释：仅需拖动红色锚点以捕捉到边、草绘点或轴。红色锚点将捕捉到与距离拖动点最近的锚点位置。
