创建角

使用 Create Corner（创建角）工具可修剪或延伸两条线，在其相交处形成一个角。

草图栅格必须显示在工作区中，方能创建角.

通过角连接两条线

1. 单击 Sketch（草绘）功能组中的 Create Corner（创建角）。

2. 单击线、弧或样条曲线。

3. 将鼠标悬停在另一条线上以预览将创建的角。

   如果鼠标光标所悬停的线是实体的横截面边或轮廓边，则该线不会发生更改。只有草绘线会发生更改。

4. 单击一条相交线可剪裁线，单击一条非相交线可延伸线。

5. 如果线相交，请单击相交线中要保留的部分。如果线不相交，可单击线的任何位置以延伸线，从而形成角。

选项

Create Corner（创建角）工具提供下列选项：

示例

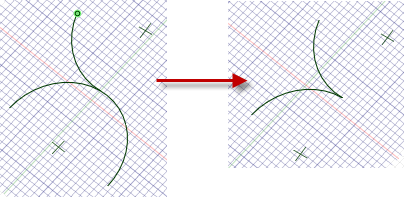

在弧之间创建角。

延伸样条曲线至与另一草绘曲线相交处。
