显示拔模角

SpaceClaim 在线帮助

您在此处：测量和分析 > 分析质量 > 显示拔模角

此工具帮助确定设计中的草图数量及每个面的方向。

可使用此工具分析要模制的零件。显示为红色的面（负拔模角度的默认颜色）可能无法从模具中正确取出。应输入正确取出所需的拔模角。拔模角可能取决于许多因素，包括材料选择和设计约束。

在 Measure（测量）选项卡 Quality（质量）功能组中单击 Draft（拔模）。
单击 Draft Direction（拔模方向）工具向导并选择一个面、曲面或世界原点以设定拔模方向。

如果不首先设定拔模方向，将测量相对 Z 轴的角度。
在选项面板中设定 Angle（角度）。

面的高亮颜色取决于指定的角度。如果面的角度大于角度值，则此面将高亮显示为正色；如其角度小于指定方向，将显示为负色。可在 Options（选项）面板中改变这些颜色。
单击 Draft Select（拔模选择）工具向导特定于所选工具的功能。，并选择一个面以检查其拔模角。也可以按住 Ctrl 单击鼠标，以选择实体和曲面，在结构树中框选或选择对象。

显示选定曲面的色彩图。每个值都是曲面和所选平面之间的角度值。

在 Draft （拔模 Closed ）工具内，可使用以下几个工具向导帮助引导使用拔模工具：

	默认情况下，Draft Select（拔模选择）工具向导处于活动状态。可用其选择希望显示拔模角的面。
	使用 Draft Direction（拔模方向）工具向导或按住 Alt 单击鼠标，为拔模方向选择备用参考。
	使用 Draft Curve（拔模曲线）工具向导选择一条临时曲线（通过选择的面、拔模方向以及两侧或一侧的角而创建），在结构树中创建曲线。曲线显示为当前图层颜色。

Draft（拔模 Closed ）分析工具提供下列选项：

方向	选择 One（一个）或 Both（两个），在一个方向或两个方向显示拔模角。
角度	滑动游标或单击 + 或 -，设定要显示的最小角度。
颜色	从下拉菜单中选择颜色以表示正负拔模角。
颜色过渡	滑动游标或单击 + 或 -，调整尖锐和平滑间的颜色过渡。设置值越高，正负面之间的颜色过渡就越平缓。
创建阴影线	在面角与拔模角相同位置处显示阴影线。

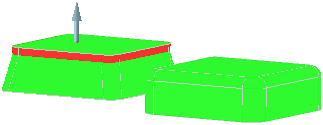

颜色过渡低值（尖锐）的拔模分析

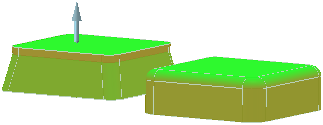

颜色过渡高值（平滑）的拔模分析

以上示例中，阴影线表示此处曲面角与拔模角相同。左侧示例中 Color Transition（颜色过渡）选项设置较低，右侧示例中 Color Transition（颜色过渡）选项设置较高。
