显示干涉

使用 Curves（曲线三维空间中的线。）工具显示实体彼此相交处的边，如以下包含块体和球体的示例。

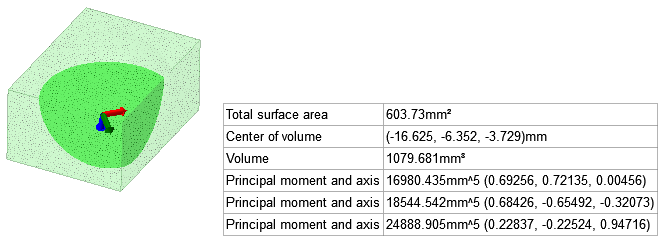

使用 Volumes（体积）工具显示设计中通过实体、曲面和元件的相交所创建的体积块，如下例所示。

显示相交边

1. 单击 Analysis（分析）选项卡 Interference（干涉设计中实体相交的边，或设计中实体、曲面和元件相交而形成的体积块；可使用“分析”工具显示。）功能组中的 Curves（曲线三维空间中的线。）。

2. 单击相交对象以查看其相交边。

显示相交的体积块

1. 单击 Analysis（分析）选项卡 Interference（干涉设计中实体相交的边，或设计中实体、曲面和元件相交而形成的体积块；可使用“分析”工具显示。）功能组中的 Curves（曲线三维空间中的线。）。

2. 选择对象并将其相交部分显示为绿色。

   可在结构树框选或选择多个面。

   不报告螺纹相交部分的干涉。

3. （可选）单击 Create Volume（创建体积）工具向导并选择干涉区域，从体积块开始创建新实体。

工具向导

在 Volumes（体积）工具内，可使用以下几个工具向导帮助引导使用该工具：

选项

可使用以下选项：

• Collapse to parent component（折叠至父元件）：在进行体积块干涉计算时，所有元件的子元件都被视为单个实体的一部分。选择该选项以优化性能。
