拉动工具可以延伸或拉伸任何曲面的边。延伸边时，拉动会延伸相邻的面而不会创建新边。拉伸边会创建边。
单击 Design（设计）选项卡 Edit （编辑）功能组中的
Pull（拉动
）。设计窗口右侧的 Select（选择）工具向导应处于激活状态。
选择曲面的外边。
按住 Ctrl 键单击鼠标可选择多条边。
单击曲面方向的拉动箭头以延伸边。按 Tab 键或单击另一拉动箭头将边向另一方向拉伸。
（可选）按住 Ctrl 键单击一条或两条相邻边的顶点，以忽略其影响。
沿拉动箭头方向拖动以延伸边，或创建与原曲面垂直的新曲面。
如果正确的拉动箭头并未高亮显示，则按 Tab 键或单击要使用的拉动箭头。
曲面边的自然方向位于曲面所在的平面中。
可以使用 Up To（直到）工具向导将一条线性边拉动到面、曲面、边或点。如果面或曲面与拉动的边不相交，则该边将拉动至与所选对象平行。
设定延伸尺寸时，键入要在拉动时延伸的距离并按 Enter 键。
Pull（拉动）工具提供下列选项。选择要拉动的边或面后，可从 Options（选项）面板中选择这些选项，或右键单击并从微型工具栏中进行选择：
|
|
选择 Add（添加）选项仅添加材料。如果向切除方向拉动，则不会发生任何改变。可以将此选项与其他 Pull（拉动 |
|
|
选择 Cut（剪切）选项仅移除材料。如果向添加方向拉动，则不会发生任何改变。可以将此选项与其他 Pull（拉动 |
|
|
拉动时不会合并到其他对象，即使该拉动对象与现有对象相交。 |
|
|
将边或面延伸至最近的面。该选项与 Up To（直到）工具向导作用类似，但不必选择要延伸到的面。如果用此选项进行旋转或扫掠，请单击此选项以旋转 360 度或旋转到下一个面、扫掠完整轨迹或通过所选面融合。 |
|
|
选择单个分离边、压印边或曲面，然后单击此选项同时向该边或曲面的两个方向拉动。 |
|
|
选择此选项，然后单击，将标尺沿拉动轴方向连接至定位边或定位面。可使用标尺设定拉动尺寸。要成功创建标尺尺寸，必须指定方向。按 Esc 键取消标尺尺寸。 |
|
|
拉动元素，使其与所选主体的曲面配合，或直至穿过所选对象的平面。微型工具栏中也有该选项，其与 Up To（直到）工具向导相同。 |
|
|
拉动一条边时，选择此选项可拉伸该边到曲面。 |
|
|
当拉动一条边时，选择此选项可复制该边。 |
|
|
当拉动一条边时，选择此选项可绕所选拉动箭头旋转该边。 |
拉动曲面的边（如果其接近主体）直到与另一条边形成实体

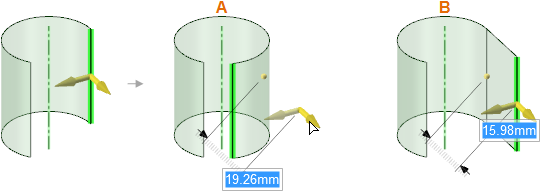

拉动圆柱面的边会沿着圆柱路径延伸该曲面 (A)，除非按住 Ctrl 键 (B)。

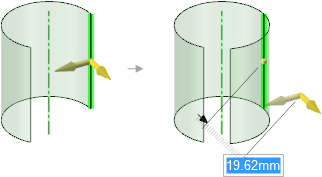

选择 No Merge（不合并）选项并拉动圆柱面的边会创建一条新边。

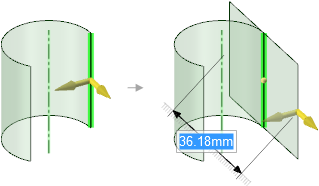

选择 Both Sides（双侧）选项拉动圆柱面的边，并按住 Ctrl 键，可创建与圆柱体相切、从边往两个方向延伸的新曲面。

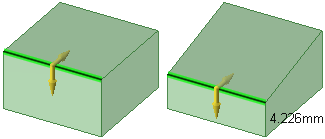

通过 Pivot Edge（旋转边）选项拉动边

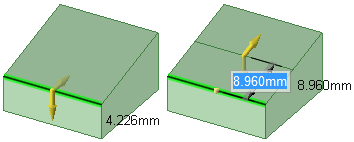

通过 Copy Edge（复制边）选项拉动边
