填充

使用 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具可填充具有包围曲面或实体的面。填充可以“填补见“填充””几何的许多切口，例如倒角和圆角、旋转切除、凸起、凹陷以及通过组合工具删除的区域。使用 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具填充角撑板时，定义角撑板的弯曲几何体仍保持原状。

填充工具还可用于简化曲面边和封闭曲面以形成实体。可用单个新面替代选择的面和边组合。

可以在 Sketch（草绘）模式下使用 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具，填充已接近封闭但有许多小间隙的草绘曲线环。如果间隙过大，将会出现多个错误信息以显示间隙的位置。也可使用其连接多条草绘曲线。

另外在编辑布局时也可使用填充工具。如果草绘的面跨多条剖面线，但在切换到三维时不希望剖面线分割曲面，填充功能将非常有用。

如果更改模型的几何，例如模型的长、高或宽，则模型的填充阵列将自动更新，以正确重新填充模型的新几何。

使用填充工具

单击以下链接获取使用填充工具的详细信息：

草绘和布局曲线

如果选择草绘曲线的一个或多个端点，曲线将连成一条样条曲线。相邻草绘曲线通过底层样条曲线合并为一个可选择的项。如未修改连接的曲线，则不会显示样条曲线：

请看以下草绘曲线：

其中一个矩形未封闭。如果填充该矩形，该环会自动闭合并形成曲面：

环上的间隙非常细微，填充工具可以自动将其闭合。较大的间隙无法闭合。如果间隙小于草绘栅格中较小栅格间距长度的 1.5 倍，这些边会延伸以闭合间隙。如果间隙更大，状态栏中会显示一条消息，并且间隙的端点会闪烁。

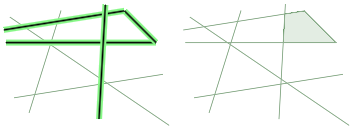

填充工具也可从草绘曲线的其他封闭环创建曲面。上图中阴影区域显示曲面的重叠部分。移动矩形，会看到自动创建的曲面：

结果中仅能为未选择的草绘曲线提供边，因为所选曲线用于创建独立的曲面。

现在再次返回并闭合开放的矩形，并用填充工具自动创建曲面，无需选择任何边：

该曲面为所有封闭的草绘曲线提供边。如果从草绘模式转为三维模式，情况也会相同。

如果选择所有的草绘曲线，然后单击 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具，将得到一个不带有任何内部边的曲面：

也可以填充布局和草绘环：

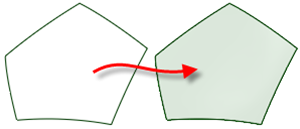

以及不相切的 3D 曲线环：

顶点

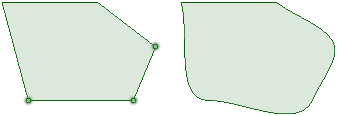

可以任何顺序选择任意数量的边点。移除每个边点并创建一条样条曲线，以对相邻边间点的曲率进行平滑的更改：

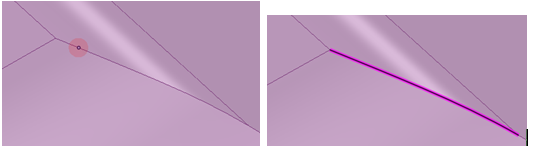

如填充实体上的顶点，系统会尝试将重合边合并为一条边：

曲面上的边

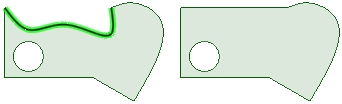

如选择样条曲线或弧形的一条曲面边，该边会简化为一条直线：

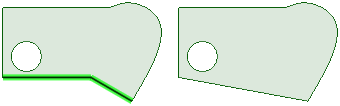

如选择曲面的两条或更多条边，该边会简化为端点间的一条直边：

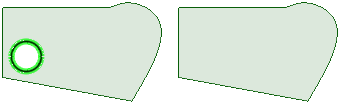

如选择的边完全位于曲面内，此边会被移除：

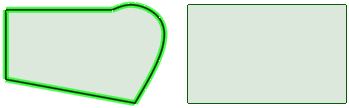

如选择的所有边可封闭一个曲面，该面会以其范围为基础简化为一个矩形：

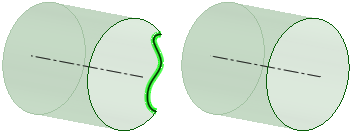

如选择的边位于解析曲面上，填充工具会将其简化为邻边：

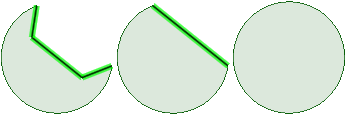

可填充圆曲面上的不规则间隙，该间隙可简化为一条直边。对直边再次使用填充工具，该边将会变为圆角：

曲面上的倒角

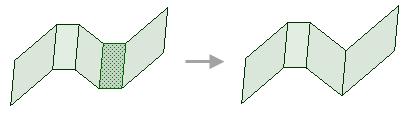

选择曲面上的一个倒角，然后用填充工具填充倒角。

多个面上的边

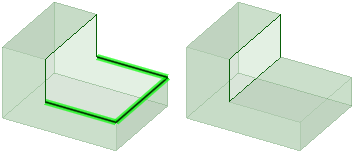

如选择一系列开放的平面边，填充工具会在所选边的基础上创建面：

或

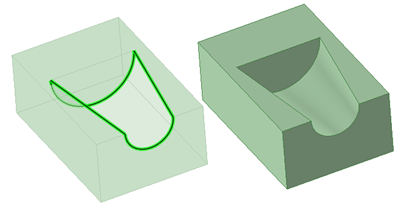

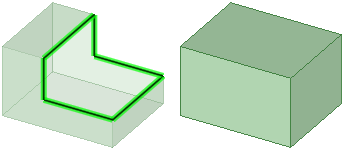

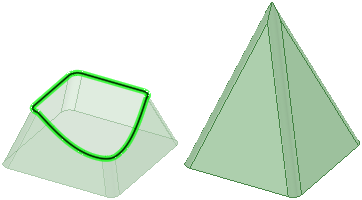

如所选的开放边环术语多个面，填充工具会试图通过解析曲面（圆柱、圆锥等）对齐进行封闭：

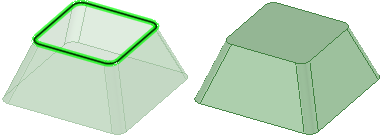

如选择一系列平面边，将得到一个平面：

如选择一系列的非平面曲面边，且 Patch Blend（修补融合）选项为关闭状态，填充工具会扩展相邻面：

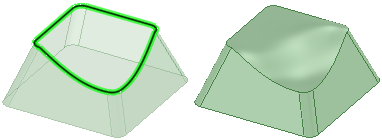

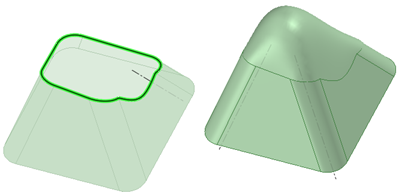

如 Patch Blend（修补融合）选项为开启状态，

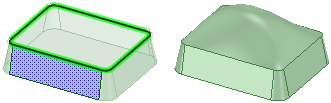

如果选择一条边环并按住 Alt 键单击鼠标选择相邻面，新面将会与所有按住 Alt 键单击所选的面相切：

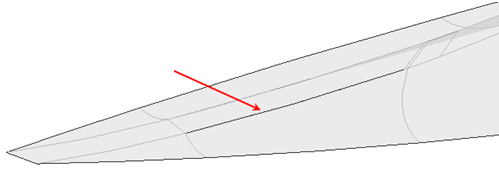

也可扩展相邻面填充银色间隙（双击使之闭环）：

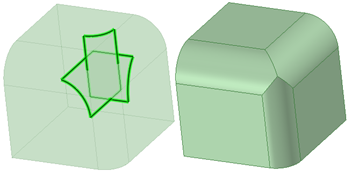

如选择自相交曲面的开放边，填充工具会尝试形成一个实体并移除多余部分（也可用于组合）

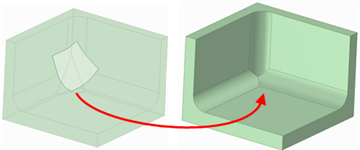

如选择一条边环，使用 Patch blend（修补融合）和 Tangent extension（相切延伸见“修补融合”。）选项：

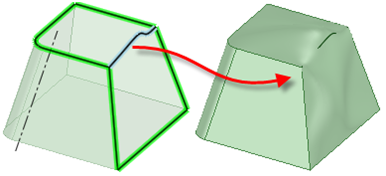

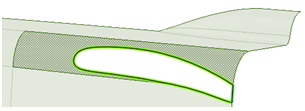

填充边环时，可按住 Alt 键并选择曲线和将穿过曲线的新面：

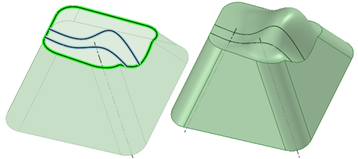

如选择一条边环和导引曲线，选择或不选择 Tangent extension（相切延伸见“修补融合”。）选项（适用于不被导引曲线影响的区域）：

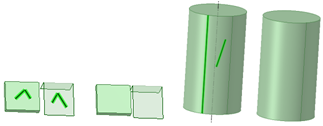

如选择实体或曲面的面上的压印边，该压印边将被移除。其与删除作用相同：

如选择实体或曲面的层边，填充工具会用相同几何的单条边替代该边，将其简化：

实体

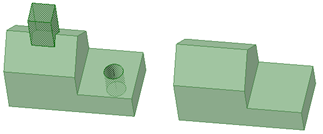

如选择面，填充工具会将其删除并扩展相邻面：

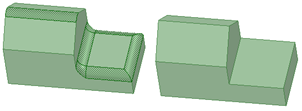

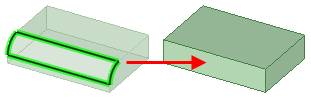

如选择倒角或圆角，填充工具会将其移除并将之添加到命名组中：

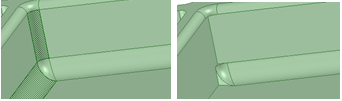

如果选择圆角和相邻圆角，填充工具会创建封闭平面（因为根据定义，圆角无法被扩展）：

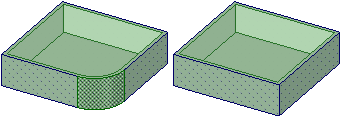

如选择抽壳零件的圆角，将会填充壳体的所有面：

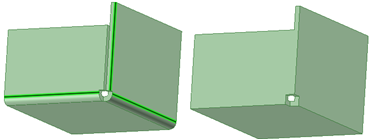

如选择钣金件中的接合边，则接头会被移除：

如选择两条压印边，则会合并成一条边，如下图所示：

面、边或草绘曲线

至少选择一个面或一条边或草绘曲线后，填充工具将会移除所选的面，并使用移除的面和所选边作为输入创建一个新面：

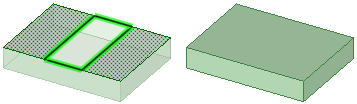

如果选择不接触的两个面或曲面，可用单个面将其替代。必须双击选择面之间的间隙：

草绘曲线、布局曲线、曲面边和实体边的任意组合

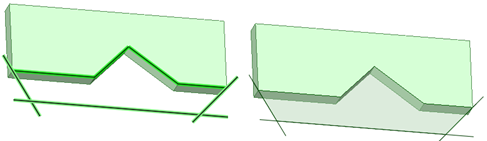

选择在相同平面并形成一个封闭环的任何草绘曲线、布局曲线、曲面边和实体边的组合，填充工具会创建平面：



网格

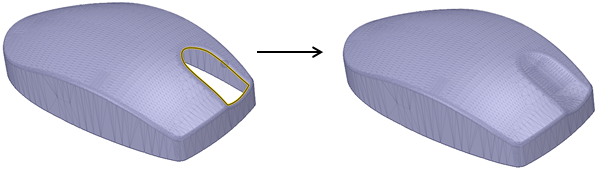

可使用填充工具对网格内部环和边界环进行填充。环由与相邻面片曲率相关的面片填充。由此将产生平滑规整的填充。填充完毕后，新创建的面片会加入选定对象中。

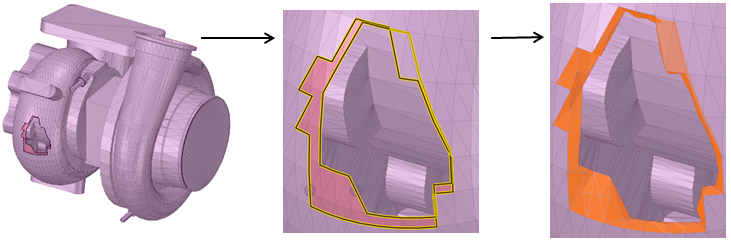

在三种情况中，可一次填充多个网格环。

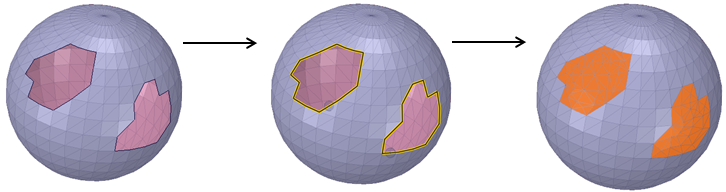

不准备连接的相同网格对象中的单独环。

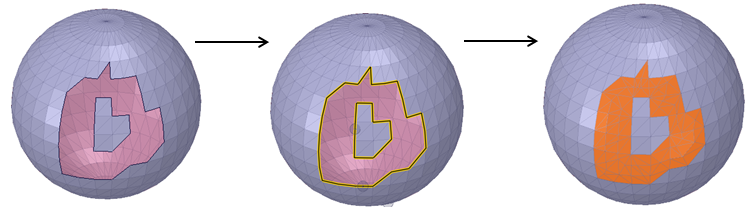

要连接的相同网格对象中的单独环。

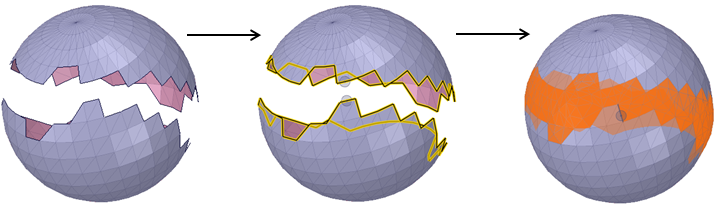

要连接的不同网格对象中的单独环。







同时填充时，在壳体内部和外部的环会形成壁厚。分别填充内部和外部的环以继续抽壳。





也可使用 Delete 键填充实体或曲面的面。

填充区域

1. 选择定义曲面区域的边，或选择定义实体内部或实体上区域的面。

   可在结构树中选择对象以进行简化。

   如至少选择一条边，则可同时选择面，填充工具会自动创建修补。

2. 单击 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具 或按 F 键。

填充草绘线或布局线

1. 选择封闭或接近封闭的草绘线环。

2. 单击 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）工具 或按 F 键。

   如果间隙等于或小于草绘栅格上小栅格间距长度的 1.5 倍，这些边会延伸以封闭间隙。如果间隙更大，状态栏中会显示一条消息，并且间隙的端点会闪烁。

   该模式将切换到三维模式，填充的环将变成曲面。

   只显示边（例如在图纸视图中）时，可以使用滚轮来选择实体的面。当面高亮显示时，其边线会变得稍粗。如果在布局中填充线，则之后可将该曲面从布局拉伸成三维对象，但在此操作后将仍处于编辑布局模式。

   无论要填充的草绘线是否在相同的平面中草绘成边，都可以填充该线和边。（如果线压印在面上成为边，填充这些边会将其删除。）

在草绘模式下单击填充工具，可填充任何封闭或接近封闭的环，并切换到三维模式。

工具向导

在填充工具内，可使用以下工具向导以指定填充工具的行为：

选项

在 Options（选项）面板中可使用以下选项：

• Patch blend（修补融合）：选择该选项以使用相邻面的初始相切，通过修补融合填充选择的边。该选项将所有面融合为平滑、单面的补丁，而非将“拥有”边的面延伸至相交。按住 Alt 键单击希望融合的点。按住 Alt 键或使用 Select Guide Curves（选择导引曲线）工具向导选择参考曲线时，该选项将自动选中。

  除非按住 Alt 键 或单击 Select Guide Curves（选择导引曲线）工具并将其选中，否则将会忽略相邻面得相切。

• Show deviation（显示偏差）：显示使用 Patch blend（修补融合）选项创建的曲面或面的偏差分析。新面为临时性着色，以显示其曲面上的点到原始创建面的距离。使用颜色和缩放控件可更改分析的显示方式。

示例

简化边

简化跨多个面的边

填充直边和曲线边

填充作为导引的曲线边

封闭曲面

封闭跨多条边的曲面

填充边以形成实体

使用或不使用相切延伸进行修补融合。左侧为选中相切延伸选项，右侧为取消选中。
