拟合曲线

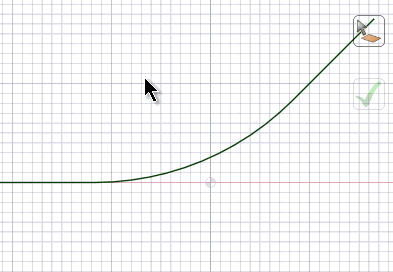

Fit Curves（拟合曲线） 工具可更好地创建少量曲线，以替代不连续或不相切的指定曲线。如上图所示，也可用短线段替代曲线。

工具向导

以下工具向导将逐步帮助指导您完成过程：

拟合并替代小型曲线

1. 在修复选项卡的 Fix Curves(修复曲线)中单击Fit Curves （拟合曲线）。

2. 选择或框选您想修复的曲线。

3. 设置最大距离选项，以决定可找到的曲线及新曲线与旧曲线之间的距离。

4. 选择修复选项以设置使用的替代曲线的类型。

   • 线条草图模式或布局平面上绘制的直线、圆弧或样条曲线。线有长度，但没有面积。使用“拉动”工具将草图拉成三维结构时，线将变为边。

   • 弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。

   • 样条曲线没有尖锐边界（即没有顶点）的连续曲线。使用“样条曲线”工具定义多个点来创建样条曲线。使用“拉动”工具拉动时，样条曲线将变为边。

   • 正确的相切关系:选择该选项可以使可能略不相切的弧变为相切弧。

5. 小型曲线会高亮显示，新曲线的起点和终点显示。

6. 单击问题区域即可对其进行修复或单击 Complete （完成）工具向导特定于所选工具的功能。。

下图显示的是 Check tangency （检查相切）选项的作用。

如果不使用 Check tangency（检查相切）选项，仅能发现一处相切。

如果使用 Check tangency（检查相切）选项，略不相切的弧变为相切弧。
