可在 Groups panel（群组面板）中将标尺尺寸保存为驱动尺寸。单击使用 Pull（拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域。）工具创建的驱动尺寸时，将自动激活 Move（移动用于平移或旋转几何的工具。）工具。更改尺寸类似于拉伸此对象。更改尺寸值将偏移尺寸的点、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、面或轴。Add（添加）、Cut（剪切）及 No Merge（无合并）选项的状态随群组保存。

Pull（拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域。）工具可保存以下几种驱动尺寸：

• 距离（偏移移动或复制边、线段或曲线的距离。）
• 半径

使用 Pull（拉伸）工具添加驱动尺寸

1. 单击 Design（设计）选项卡中 Edit （编辑）工具栏组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择更改尺寸后需要偏移的点、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、面或轴。

3. 在 Options（选项）面板或从微型工具栏单击Ruler（标尺）。

4. 选择用以确定选定面相对尺寸的面、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、点或轴。

5. 在 Groups（群组）面板中单击 Create Group（创建群组）。

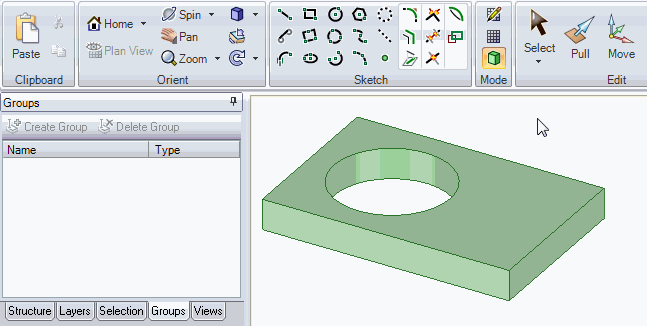

示例

视频介绍了如何创建半径尺寸及偏移尺寸距离。更改尺寸后圆柱半径及轴偏移会更改。
