质量属性

使用 Mass（质量用于显示设计中实体和曲面质量属性或体积信息的“分析”工具。）工具可显示设计中实体和曲面的体积信息。

如果在曲面上使用该工具，则其将显示总表面积。如果同一平面上有多个曲面，则该工具会显示所有曲面的总表面积。要显示曲面的单独表面积，请使用测量工具。

查看实体的质量属性

1. 单击 Measure（测量显示设计中边、面、实体测量属性的工具。）选项卡 Inspect（检查）功能组中的 Mass（质量用于显示设计中实体和曲面质量属性或体积信息的“分析”工具。）。

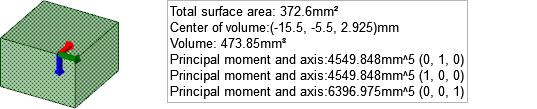

   单击结构树中的实体或在设计窗口中三击实体，以显示其体积、质心、主矩和轴。

2. 形心处将显示一个小原点，其轴为主轴方向。要计算另一点的主矩和轴，按住 Ctrl 单击原点以将其添加到选择中。

   要计算实际的惯性矩，可将力矩测量值乘以实体的 密度。

   该轴通过 x、y、z 值表示；在上图中，这些值为 (0, -1, 0)。第一个数字是原点的红色轴坐标，第二个是绿色轴坐标，而第三个是蓝色轴坐标。

测量对象的投影面积

1. 单击 Measure（测量显示设计中边、面、实体测量属性的工具。）选项卡 Inspect（检查）功能组中的 Mass（质量用于显示设计中实体和曲面质量属性或体积信息的“分析”工具。）。

2. 单击 Select Component（选择元件）工具向导特定于所选工具的功能。。

3. 选择要测量的对象。

   也可按住 Alt 选择对象，而不使用工具向导。

   投影面积和估计精度显示在设计窗口中。

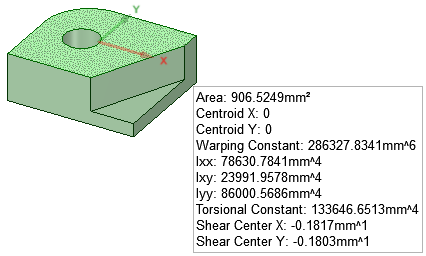

测量平面剖面的属性

1. 单击 Measure（测量显示设计中边、面、实体测量属性的工具。）选项卡 Inspect（检查）功能组中的 Mass（质量用于显示设计中实体和曲面质量属性或体积信息的“分析”工具。）。

2. 单击 Select planar area（选择平面区域）工具向导特定于所选工具的功能。。

3. 选择平面区域。
