在 SpaceClaim 中，可使用以下三种模式进行设计：草绘、剖面和三维。这些模式使二维与三维中的操作非常清晰，并且可明确在剖面（可以在其中更改三维对象）和草绘（无法在其中更改三维对象）中工作的差异。

单击 Mode（模式）功能组中的工具。

此外，还可右键单击设计窗口的空白区域，并从上下文菜单中选择 Sketch Mode（草绘模式）、Section Mode（剖面模式）或3D Mode（三维模式），或按 K（草绘模式）、X（剖面模式）或 D（三维模式）。

若正在草绘，也可从“草绘”平面微型工具栏中单击 Return to 3D mode（返回三维模式） 。
如果从三维模式切换到其它任一模式，请选择一个草绘平面或创建剖面。

若选择原始对象或其中心并单击“草绘”模式，草绘平面将与原始对象的 XY 轴对齐。

剖面模式激活后，右键单击并选择 Flip Viewing Direction（反转显示方向）。

模式功能组包含以下工具：

	草绘模式会显示草绘栅格，以便在二维模式中使用任何草绘工具绘制草图。
	剖面模式可以让您通过在剖面中对实体和曲面的边和顶点进行操作，来编辑实体和曲面。还可以在剖面模式下使用所有草绘工具，在剖面中创建和编辑实体与曲面。
	三维模式可让您直接处理三维空间中的对象。

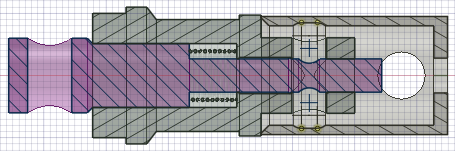

剖面模式中的设计；活动元件显示为零件颜色（此示例中为紫红色），不活动元件显示为灰色。

从“草绘”模式切换至三维模式时，闭合草绘曲线将自动转换为曲面对象，且草绘曲线将变为边。只有帮助形成闭合曲面的草绘曲线才能转换为边；余下曲线作为自由曲线保留在设计中。
