使用标注尺寸编辑

可借助 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）及 Move（移动用于平移或旋转几何的工具。）工具，使用三维标注尺寸来更改设计。标注尺寸可与标尺尺寸结合使用。

要查看本主题的视频教程，请在 SpaceClaim 网站上查看教程：标注尺寸。

借助 Pull（拉动）或 Move（移动）工具使用三维标注尺寸

1. 单击 Design（设计）选项卡 Edit（编辑）中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。） 或 Move（移动用于平移或旋转几何的工具。）。

2. 选择要拉动或移动的对象。可选择一个边、面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、点或曲面。

3. 若使用移动工具，请在移动手柄中选择方向。

4. 单击用于驱动更改的尺寸旁边火花图标 。将鼠标悬停在图标上时，图标将变为黄色，如上图所示。

   单击火花图标后，可编辑尺寸字段。

   当使用可与标注尺寸共同使用以驱动更改的工具时，将显示此类图标。标记尺寸必须与要更改的面、边或点相关联。

   若使用移动工具但却看不到火花图标，则需在移动手柄选择一个方向，或创建一个标尺尺寸。若将移动手柄重新锚定在恰当面、边或点上，将能得到更可预期的结果。

5. 键入新尺寸并按 Enter 键。

   所选对象将基于该尺寸发生更改。

   若所更改的尺寸与所选对象不相关，将不会发生任何更改，并会在 SpaceClaim 窗口右下方状态区域显示一条错误信息。

   若工具无法朝向 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）或 Move（移动用于平移或旋转几何的工具。）手柄点方向进行更改，其将尝试朝相反方向进行更改，以实现输入的尺寸。

示例

拉动工具活动状态下选择尺寸

移动工具活动状态下选择尺寸。选择尺寸前，必须在移动手柄中选择方向。

更改尺寸字段的值

使用角度尺寸拉动已设定旋转轴的面

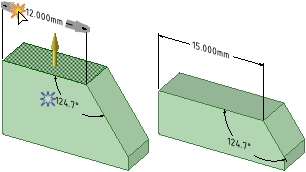

使用线性尺寸通过拉动工具偏移面

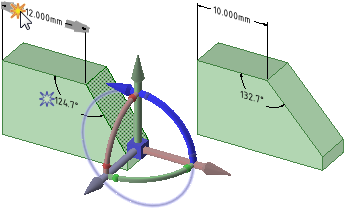

使用线性尺寸通过移动工具更改面的角度

注意：已将移动工具重新锚定在面的下方水平边上

使用径向尺寸拉动与另一圆柱面相偏移的面；同样适用于选择两个不存在偏移关系的径向面的情况
