视图

可以更改快捷键的标准视图，并创建自己的自定义视图，以保存对象方向和可见性设置。

用户创建的视图在移动时不会自动缩放。

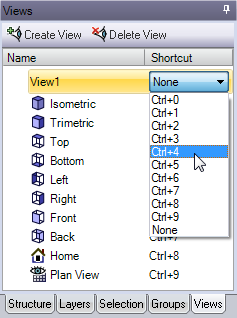

更改视图快捷键

1. 在 Structure（结构）面板中选择 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡。

2. 在要更改视图的 Shortcut（快捷方式）下拉列表中选择快捷键组合。

添加自定义视图

1. 在设计窗口中将视图置于希望保存的位置。

2. 在 Structure（结构）面板中选择 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡。

3. 单击面板上方的 Create View（创建视图）。

4. 从以下选项中选择：

   • Name（名称）：输入视图的唯一名称。该名称将显示在结构树中。

   • Shortcut（快捷方式）：从下拉列表中选择一个组合键。

   • Orientation（方向）：选择是否要将当前方向保存在视图中。

   • Object visibility（对象可见性）：选择是否要将当前视图中对象的可见性保存在视图中。创建视图时处于隐藏状态的对象，在应用该视图时也将隐藏。可见性适用于所有类型的几何形状、平面和曲线。

   • Visibility behavior for new objects（新对象的可见性操作）：选择创建视图后要应用到对象的可见性操作。

     • Leave Unchanged（保持不变）：在应用视图时，新对象将保留其原有可见性。

     • Visible（可见）：应用视图时，新对象为可见状态。

     • Hidden（隐藏）：应用视图时，新对象为隐藏状态。

5. 单击 OK（确定）。

   自定义视图将添加到 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）工具菜单中。

应用自定义视图

可通过以下方式将当前视图更改为自定义视图：

• 选择 Structure（结构）面板中的 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡，右键单击视图，然后从上下文菜单中选择 Apply view（应用视图）。
• 使用快捷键（如已分配）。
• 从 Orient（定向）功能组中的 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）工具菜单 中选择视图。

替换自定义视图

1. 在设计窗口中将视图置于希望保存的位置。

2. 在 Structure（结构）面板中选择 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡。

3. 右键单击要替换的自定义视图，然后从上下文菜单中选择 Replace（替换）。

   自定义视图即替换当前视图。

重命名自定义视图

1. 在 Structure（结构）面板中选择 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡。

2. 右键单击要重命名的自定义视图，然后从上下文菜单中选择 Rename（重命名）。

3. 输入视图的新名称。

编辑自定义视图属性

1. 在 Structure（结构）面板中选择 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡。

2. 右键单击要编辑的自定义视图，然后从上下文菜单中选择 Properties（属性）。

3. 编辑视图属性。

删除自定义视图



1. 在 Structure（结构）面板中选择 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡。

2. 选择要删除的视图。

3. 单击面板上方的 Delete View（删除视图）。

   无法删除标准视图。
