旋转边

可以使用 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具的 Pivot Edge（旋转边）选项来旋转任何实体的边。也可在沿同一方向拉动时同时旋转两条单独的边。

要将圆柱体转换为圆锥体，请选择 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具和 Pivot Edge（旋转边）选项。然后单击圆柱体的边并拉动直到其形成一点。要将截断的圆锥体转换为圆柱体，则单击较小边并进行拉动。

旋转边

1. 选择 Design（设计）选项卡 Edit（编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具。

   默认情况下，Select（选择）工具向导启用。

2. 选择要旋转的一条或多条边。双击选择相切链或边环。

3. 在 Options（选项）面板中或从微型工具栏选择 Pivot Edge（旋转边）选项 。

   拉动箭头会发生变化，显示可移动该边以旋转相连面的两个方向。高亮显示的箭头表示主方向。

4. 如果指向要拉动方向的箭头未高亮显示，可单击该箭头或按 Tab 键。

5. 沿显示的拉动箭头方向拖动边。

   拉动过程中会显示边的移动距离。可在剖面模式和三维模式中标注该距离，并在剖面模式中标注角度。

   可按住 Shift 键捕捉到现有几何。

示例

同时旋转多条边。

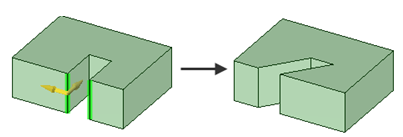

在沿同一方向拉动时同时旋转两条单独的边。

标注旋转角度。
