投影到实体

使用投影工具可通过延伸另一个实体、曲面、草图或注解文本的边，从而在实体面上创建边。

投影到一个面上时，在可能的情况下，该工具会生成新曲面用于放置投影边。

将面、曲面、草图或注解文本的边投影到实体

1. 单击Design（设计）选项卡上 Intersect（相交用于分离实体和面的工具。）功能组中的 Project（投影）。

2. 选择要投影的边所属的边、面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、曲面、草图或注解文本。

   选择结构树中的对象以投影该对象的所有边。

   投影时，将垂直于所选对象将其投影至最近的实体面。最近的实体面由系统自动确定。

3. （可选）单击 Select Direction（选择方向）工具向导特定于所选工具的功能。，并选择要更改投影方向的面或边。

4. （可选）单击 Select Target Faces（选择目标面）工具向导特定于所选工具的功能。，并选择要将边投影到其上的面。

5. 从 Options（选项）面板中选择以下选项：

   • Project through solids（投影穿过实体）：穿过整个实体投影所有面上的边，而不是仅限于最靠近投影对象的面。

   • Project silhouette edge（投影轮廓边）：投影零件的边框线或轮廓。必须使用 Select Direction（选择方向）工具向导来设置方向。

   • Extend projected edges（延伸投影边）：将投影曲线延伸至其投影所在的面上的边。

   • Extend target faces（延伸目标面）：在投影面大于目标面时，延伸目标面。见下图所示。

   • Wrap around target（围绕目标缠绕）：将平面对象、文本或注解投影到圆柱面或多个平面上，并将其围绕这些面进行缠绕。此选项也适用于圆锥曲面，并会超出目标切线面的边界。

   投影预览以紫色显示，并将根据使用的选项和工具向导进行更新。

6. 单击 Complete（完成）工具向导或按 Enter 键来投影边。

投影点

绘制的三维点也可使用 Project（投影）工具投影到曲面上。将创建投影点作为基准点以对其进行固定。

下方示例中，先绘制点以跟踪鼠标按钮的形状，随后将其投影至鼠标顶部曲面。工作流程与投影面、曲面、曲线三维空间中的线。、边或注解文本相同。

工具向导

以下工具向导将指导您逐步完成此过程：

	Select Curves（选择曲线）工具向导可用于选择要投影的曲线。
	Select Direction（选择方向）工具向导可用于选择曲线的投影方向。如果不使用该工具向导，曲线将在两个方向投影。
	Select Target Faces（选择目标面）工具向导可用于选择要将曲线投影到其上的面。
	Complete（完整）工具向导可对边进行投影。

Options（选项）面板中提供以下选项：

示例

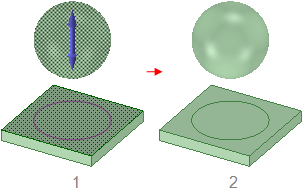

将球投影至平面。因为球没有要投影的边，故须在 Options（选项）面板中选择 Project silhouette edge（投影轮廓边）。

在启用 Extend target faces（延伸目标面）选项后投影一条边。借助 Select Target Faces（选择目标面）工具向导选择矩形面。

借助 Wrap around target（围绕目标缠绕）选项，将平面对象和文本缠绕在圆柱面上。
