查找短边



Short Edges（短边）工具可查找任何短于指定长度的边。如需网格化设计以运行模拟，短边会对网格质量产生影响。



工具向导

以下工具向导将指导您逐步完成此过程：

默认情况下，Select Problem（选择问题）工具向导导处于活动状态。使用该工具向导可选择并修复工具自动发现的问题区域。

Exclude Problem（排除问题）工具向导可用于在选择和修复时进行区域排除。

Complete（完成）工具可修复所有剩余的问题区域或当前选定的区域。

查找短边

  1. 单击 Prepare（准备）选项卡 Remove（移除）功能组中的 Short Edges（短边）工具。

  2. 设置 Maximum length（最大长度）选项或保持默认值。

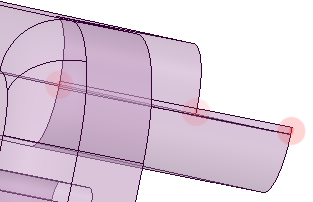

  3. 将高亮显示最大长度公差内的边。

  4. 单击问题区域以对其进行修复，或单击 Complete （完成）工具向导Closed。
