分割面



在面上创建一条边

  1. 单击 Design(设计)选项卡 Intersect(相交Closed)功能组中的 Split Face(分割面)

    将启用 Select Target(选择目标)工具向导Closed

  2. 选择要分割的面。

  3. (可选)选择一个工具向导。

    将鼠标悬停于设计中的面或边上,以预览将在目标上创建的边。沿面的 U 边或 V 边显示尺寸。

  4. 单击以选择要用于分割所选面的面、平面或边。可以选择多个面。

    选择切割点时,可按住 Shift 键并在一条边上悬停。边上的中点将以括号中的黄色小球标记。将从该点开始计算 x 轴和 y 轴的尺寸。

  5. Select Results(选择结果)工具向导将会一直保持活动状态,直到仅有一条分割线为止,这样可将除一条分割线外的所有项移除,而无需重新激活工具向导

示例

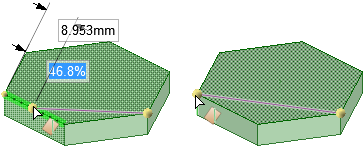

从边的中点设定尺寸以分割面。

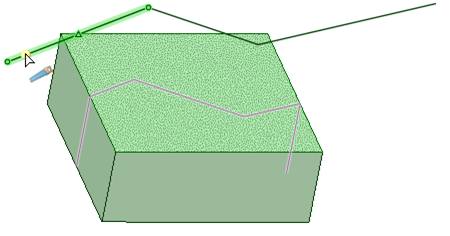

使用面外部的曲线进行分割。

可使用曲线分割面,无论其是否与该面接触。按住 Shift 键,可将相连的曲线用做切割工具。如下图所示。





Closed使用另一面或平面分割面
Closed使用边上的一点分割面
Closed使用两个点分割面
Closed使用在边上一点与其垂直的线分割面
Closed分割环面

工具向导

在 Split Face(分割面)工具内,有多个工具向导可指导您逐步完成分割过程::

默认情况下,Select Target(选择目标)工具处于激活状态。如果未预先选定目标面或曲面,可在分割面工具内使用选择工具向导进行选择。按住 Ctrl 键单击同一平面中的多个曲面或实体面,以将其全部分割。

一旦选择目标后,就会激活 Select Cutter Face(选择切割面)工具向导Closed。此工具向导处于活动状态时,单击以选择要用于在目标上创建边的面或曲面。

一旦选择目标后,就会激活 Select UV Cutter Point(选择 UV 切割点)工具向导Closed。将鼠标悬停于一条边上以预览将创建的新边。单击以在所选面上创建该边。可以使用此工具向导,将鼠标悬停于一条边上,并编辑沿该条边的长度,以及第一个点和端点间距离占该条边的百分比。

一旦选择目标后,就会激活 Select Perpendicular Cutter Point(选择垂直切割点)工具向导Closed。选择一条边以预览将创建的垂直分割。单击以在所选面上创建该边。将垂直于所选边分割该面。

一旦选择目标后,就会激活 Select Two Cutter Points(选择两个切割点)工具向导Closed。单击以选择边上的第一个点,然后将鼠标悬停于另一条边上以预览将创建的新边。单击以在所选面上创建该边。将在两点间绘制最短线。可以使用此工具向导,将鼠标悬停于一条边上,并编辑沿该条边的长度,以及第一个点和端点间距离占该条边的百分比。

选择 Select Results(选择结果)工具向导Closed,然后单击新创建的边以移除任何不希望保留的边。

选项

Split Face(分割面)工具提供下列选项:



Make Curves(创建曲线)

选择该选项以创建草绘线而非分割面。
