结构树

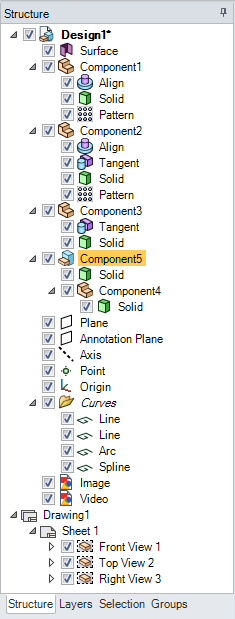

结构面板中包含结构树，其显示设计中的每个对象。对象将以创建顺序或导入顺序显示。下图显示了可在结构树中显示的所有对象类型。

可使用结构树寻找对象、选择对象、设置对象可见性、展开或折叠结构树的节点、重命名对象，创建、修改、移动用于平移或旋转几何的工具。、替换和及删除对象，并可使用结构树操作元件。

可在设计窗口中取消选中对象旁的复选框以将其隐藏。

有些对象，如草绘曲线以及三维曲线，被自动放置在结构树的 Curves（曲线三维空间中的线。）群组中。可重命名曲线，但不可重命名曲线群组。可移动曲线群组，但不可将曲线移出群组。删除群组同时也会删除群组中的所有曲线。 可设置曲线群组或群组中单独曲线的可见性，即使该曲线群组在元件非独立副本中。

查找对象

要在设计窗口查找一个对象，请在结构树对象上方悬停，以在设计窗口将其高亮显示。在隐藏对象上悬停可将其在设计窗口临时显示。

在结构树中查找对象：

• 将鼠标悬停在设计窗口的对象上，使其在结构树中高亮显示。（如果对象未展开，则其元件将高亮显示。）

• 右键单击设计窗口中的对象并选择 Locate in Structure Tree（在结构树中定位），使对象在结构树中高亮显示。

• 同时按住 Ctrl 键和 F 键以打开 Find（查找）对话框。

在结构树中选择阵列厚，选择列表将更新，以显示包括在设计中的阵列数量。

移动对象

拖动一个对象或元件，以更改其在结构树中的位置。

右键单击一个对象，选择 Move to New Component（移动到新元件），以在活动元件中创建一个新元件，并将该对象移动到新元件中。如果此对象有一个自定义名称，新元件的名称将与之相同。

按住 Ctrl 键并右键单击多个对象，然后右键单击并选择 Move Each to New Components（全部移动到新元件），在活动元件中为每个对象创建一个新元件，并将对象移动到这些新元件中。如果此对象有一个自定义名称，新元件的名称将与之相同。

在 Structure（结构）面板中拖动视图，可将一个元件的视图从图纸移动至另一图纸中。

在标注平面添加尺寸后，不能将其移至子元件，因为将丢失其参考。 当实体移动到另一个元件中时，会保持偏移、镜像经中心平面镜像的两个面或平面之间的相关关系。第二个对象是原始对象的复制结果；如果原始对象的几何发生改变，镜像的对象也会随之更新。使用”镜像“工具指定作为镜像平面的面或平面，或创建两个面之间的镜像平面。和壳体关系，除非移动时该关系链接两个元件。

使用结构树设置对象的可见性

• 选中结构树中该对象旁的方框，以将该对象的可见性设置为与所在图层相同。

• 取消选中对象旁的复选框，可将其在设计窗口中隐藏，并在结构树中将其图标显示为灰色，如上图 Component2 所示。不能操作设计窗口中的隐藏对象。

• 在结构树中右键单击对象，并从上下文菜单中选择 Always Visible（始终可见）。

展开或折叠元件

在结构树中显示的顶层对象（在上图中名为 Design1）为元件。

展开元件：

• 单击 或按数字键盘上的 + 键以展开元件。也可右键单击元件并选择 Expand（展开）。

• 右键单击任何元件（包括顶层元件）并选择 Expand All（全部展开），或者按数字键盘上的 *，可以展开该元件及其所有子元件。

• 要在 Curves（曲线三维空间中的线。）群组中查看隐藏元件，请单击 More curves（更多曲线）。仅当群组中包含许多条曲线时，此选项才可见。

要折叠一个元件，请单击 或在数字键盘上按“-”。

重命名对象

右键单击结构树中的对象并选择 Rename（重命名），或者按 F2 键，可重命名所选对象。也可单击对象，暂停片刻，然后再次单击以对其重命名。

首次保存设计时，会自动命名顶层元件，但也可对其重命名。

将实体转换为曲面

1. 在结构树中右键单击实体。

2. 选择 Detach all（全部分离）。

   实体上所有的面将会彼此分离，成为曲面。

锁定和解锁对象

锁定实体或面会阻止对其进行任何更改。

右键单击对象并从上下文菜单中选择 Lock（锁定），以锁定该对象。如果右键单击一个元件，元件中可被锁定的所有对象都会被锁定。

再次选择 Lock（锁定）以解锁该对象。
