焊接符号



可在设计、图纸或三维标记幻灯片中插入焊接符号。这些符号可在设计窗口中使用或不使用几何进行创建。

可创建符合 AWS 或 ISOClosed 标准的符号。

SpaceClaim 默认为 AWS 标准。可在 SpaceClaim 选项Detailing（详细Closed）>General（常规）的 Annotation options（标注选项）中进行更改。该设置独立于标准字体的选择。



创建焊接符号的基本程序是建立符号，然后根据选择逐步添加可智能匹配 UI 的更多细节。对于每一个可输入的值或符号，都有工具提示。框选整个符号将显示所有可输入值的位置。焊接符号可用 Welding Symbol（焊接符号）工具进行创建和编辑。

下图所示为一个空白焊接符号。当光标移动到高亮显示的区域上时，工具提示将指导您创建符号。





焊接符号具有一个箭头侧，以及一个“其他”侧。参考线将符号分成箭头侧和“其他”侧。在 AWS 中，箭头侧始终在参考线的底部。在 ISOClosed 中，箭头侧通过下图所示的虚线进行标识。



创建一个焊接符号：

  1. 在 SpaceClaim 选项Detailing（详细Closed）>General（常规）的 Annotation options（标注选项）中，选择一个焊接符号标准。
  2. 单击 Welding Symbol（焊接符号）。
  3. 单击以放置箭头。
  4. 单击以放置参考线。
  5. 符号位置确认，并准备创建。
    1. 可使用 Welding Symbol（焊接符号）工具在焊接符号引出线上添加或移除一个 Jog Point（转向点）。右键单击符号引出线，以显示此选项。
    2. 放置符号后，可按 ESC 键删除引出线，并取消此工具。

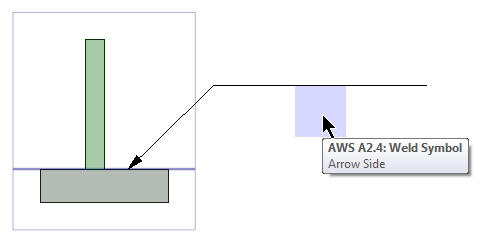

  6. 光标移动到符号上时，可添加符号元素或输入值的地方会高亮显示。

以任何顺序进行以下任何操作都可建立符号。

ClosedAWS 符号

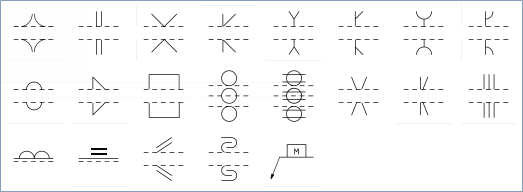

ClosedISO 符号

  1. 从面板中选择符号，然后从微型工具栏中选择选项时，将只显示适用于当前符号配置的可用符号和选项。将提供工具提示以说明可能的符号和输入。

  2. 符号放置后再将其选定，将显示符号微型工具栏，其中包含以下选项：

有关焊接符号的注意事项：
