显示工作区工具

可使用 Display（显示）选项卡 Display（显示）功能组中的 Show（显示）下拉菜单列表工具，并通过修改 SpaceClaim 选项，调整设计窗口中工作区工具和设计的显示。

自定义设计操作时显示的工具

SpaceClaim 在 Display（显示）选项卡的 Display（显示）功能组中提供以下工具，帮助您对设计进行创建、编辑和细节设计：

• 选中 World Origin（世界原点设计窗口中设置设计默认方向的轴。选中“显示”选项卡中的“世界原点”复选框，可显示世界原点。）复选框框，以显示设计窗口中设置设计默认方向的轴。

• 选中 Spin Center（旋转中心）复选框，以标记使用 Spin（自旋）工具时旋转的中心。（这与 SpaceClaim 选项中的 Show Spin Center（显示旋转中心）工具相同。）

• 选中 Lineweight（线宽）复选框，由细到粗切换线的线条类型（如 Hidden Line（隐藏线）、Hidden Line Removed（不显示隐藏线）和 Wireframe （线框显示零件或组件所有边的视图模式。）中显示的类型），粗细程度通过 Style（样式）功能组中的 Lineweight（线宽）工具设置。

• 选中 Face Highlight（面高亮）复选框，使面预先高亮显示。

• 选中 Face Spotlight（面聚光）复选框，当光标经过面时，随附一个聚光灯。

• 选中 Adjacent Entities（相邻实体）复选框，当鼠标悬停于一条边上时，微亮显示其相邻面；当鼠标悬停于一个顶点上时，微亮显示其相邻边。滚动鼠标滚轮，可在相邻实体间进行切换。选择合适边或面进行拉伸时，此功能非常有帮助。

• 选中 Layout Lines（布局线）复选框，在布局平面上显示草图曲线。

• 选中 Offset Baseline Faces（偏移基准线面）复选框，以蓝色阴影显示偏移关系。

• 选中 Standard Holes（标准孔）复选框，以蓝色显示标准孔。未选中时，标准孔面以标准面颜色显示。

• 选中 Lightweight Components（轻量化元件） 复选框，以显示轻量化元件。也会弹出一个对话框以设置轻量化元件透明度。
• 选中 Environment（环境）复选框，根据 Appearance（外观）面板中的设置进行显示。

要显示其它工作区工具，请修改常用 SpaceClaim 选项中的设置。

也可选择常用 SpaceClaim 选项中的 Show Journal Tab（显示日志标签）选项，以显示日志相关的工具。

示例

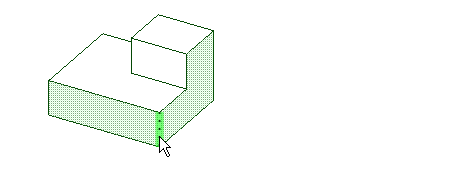

将鼠标悬停于一条具有相邻实体的边上，将高亮显示此边共享的面
