钣金操作

可使用 SpaceClaim 创建钣金设计和元件。

如果元件只由平面、圆锥和圆柱面组成，而面为相同大小的偏移，SpaceClaim 会将其识别为一个钣金。

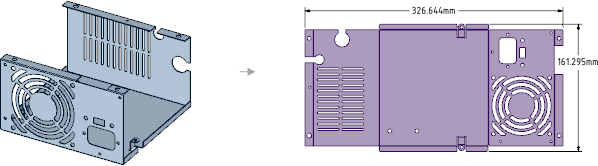

钣金件默认显示为天蓝色（蓝色）。展开的零件为紫色，如下图所示。

展开的零件有以下默认图层：

• Dimension（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。）
• Bend Lines Up（向上折弯线）
• Bend Lines Down（向下折弯线）
• Bend Dimensions（折弯尺寸）
• Forms（形状）
