Gemeinsame Topologie in ANSYS

SpaceClaim kann gemeinsame Topologie (Flächen-, Kanten- und Eckverbindungen) von sich berührenden oder überschneidenden Körpern und Oberflächen in nach ANSYS übertragenen Konstruktionen verwenden.

Eine gemeinsame Topologie ist die einzige Möglichkeit, um ein konformes Netz an den Stellen zu erzeugen, an denen sich KörperEin Volumenkörper oder eine Oberfläche. berühren, und die einzige Möglichkeit, um sicherzustellen, dass die Schnittlinien von Körpern perfekt vermascht sind.

Gemeinsame Topologie kann auch auf Volumen- und Oberflächenkörper angewendet werden, die sich vollständig in anderen Volumen- oder Oberflächenkörpern befinden. Dies ist häufig bei Analysen, die Fluidströmungen umfassen, der Fall.

Die Einstellungen der gemeinsamen Topologie sind:

• Keine (Standard) ändert nichts an der Geometrie während der Übertragung zur ANSYS/Workbench
• Zusammenführen ist ausschließlich für Leitbleche innerhalb der CFD-Analyse vorgesehen:
  • Dabei werden Oberflächen zusammengeführt, die vollständig in einen VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. eingebettet sind. Flächenkanten, die an dem Volumenkörper liegen, sind ebenso gültig. Flächen, die den Volumenkörper schneiden, sind nicht gültig und müssen vor Anwendung der gemeinsamen Topologie getrimmt werden.
• Gemeinsam drückt alle Körper in die Komponenten ein, führt sie zusammen und leitet die Ergebnisse als ein Mehrkörperteil an ANSYS weiter
• Gruppe gruppiert alle Körper einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" in einem Mehrkörperteil, führt sie jedoch NICHT zusammen und teilt Flächen und Kanten der Körper nicht untereinander

Eine Gruppe von Teilen erstellen, die Topologie gemeinsam nutzen

1. Erstellt eine Komponente, deren Standardeinstellung "Keine" ist, und behandelt die Mehrkörperteile als eine Unter-Baugruppe von unabhängigen Teilen (z. B. keine gemeinsame Nutzung).
2. Die gemeinsamen Topologieeigenschaften auf "Zusammengeführt", "Gemeinsam" oder "Gruppe" im Fensterbereich "Eigenschaften"BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. der Komponente einstellen
3. In diese Komponente alle Volumenkörper, Oberflächen, Träger oder Komponenten einfügen, die eine gemeinsame Topologie nutzen sollen.

Für ANSYS 15.0 und spätere Versionen gilt die gemeinsame Topologie, die auf "Zusammengeführt" eingestellt ist, für die folgenden Fälle:

• Körper, die sich berühren (entspricht der Eigenschaft "Gemeinsam")
• Oberflächenkörper, die sich schneiden (entspricht der Eigenschaft "Gemeinsam")
• Volumenkörper, die sich vollständig in anderen Volumenkörpern befinden. Beispiel: Volumenkörper A befindet sich vollständig in Volumenkörper B, der sich wiederum vollständig in Volumenkörper C befindet. Volumenkörper A und Volumenkörper B haben gemeinsame Topologie, und Volumenkörper B und Volumenkörper C haben gemeinsame Topologie.
• Oberflächenkörper, die sich vollständig in Volumenkörpern befinden. Beispiel: Oberflächenkörper A befindet sich vollständig in Volumenkörper B, der sich wiederum vollständig in Volumenkörper C befindet. Oberflächenkörper A und Volumenkörper B haben gemeinsame Topologie, und Volumenkörper B und Volumenkörper C haben gemeinsame Topologie.
• Jede Kombination der obigen vier Objektarten.
• Nicht unterstützte Objekte: Volumenkörper, die sich nur teilweise gegenseitig schneiden, und Oberflächen, die aus Volumenkörpern herausragen.

Für ANSYS 17.0 und spätere Versionen gruppiert "Gemeinsame Topologie", die auf "Gruppe" eingestellt ist, alle Körper in einer Komponente in einem Mehrkörperteil in ANSYS/Workbench. Sie führt NICHT zusammen oder teilt Flächen und Kanten der Körper nicht untereinander.

• Für Altdatenbanken bezieht sich die Option Keine auf die Gruppe in der neuesten Version.

Träger, die in derselben Komponente liegen und dieselben Eigenschaften aufweisen (sprich: Querschnitt, Anker, MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit.), werden folgendermaßen an Workbench übertragen, wenn die gemeinsame Topologie auf Zusammenführen, Teilen oder Gruppieren eingestellt ist:

• Die Ausrichtungen der verbundenen Träger müssen nicht übereinstimmen (z. B. zueinander verdreht), sofern ALLE anderen Querschnitteigenschaften identisch sind.
• Träger, deren Enden miteinander verknüpft sind, werden als ein Körper mit mehreren Kanten angesehen.

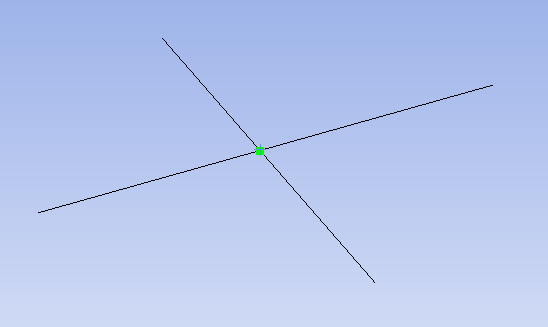

• Träger, die sich in „T“- oder „X“-Form schneiden, werden als einzelne Körper angesehen; die Überschneidungen erzeugen jedoch weitere Kanten für jeden Körper. In dem Beispiel unten werden zwei Körper mit vier Kanten aufgeführt.

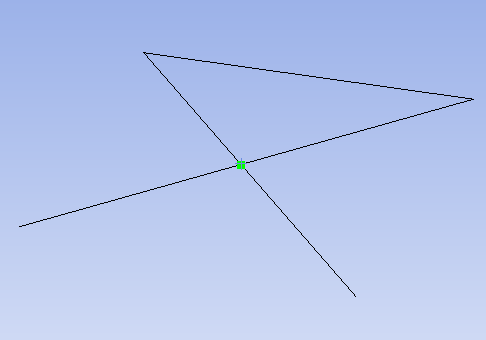

• Verbundene Träger, die sich selbst schneiden, werden als ein einzelner Körper angesehen; die Überschneidungen erzeugen jedoch weitere Kanten für den Körper. In dem Beispiel unten wird ein Körper mit fünf Kanten aufgeführt.



ANSYS 13.0 bis 15.0

• Wenn die Eigenschaft "Gemeinsame Topologie" auf "Gemeinsam" (oder auf "Zusammengeführt" bei ANSYS 15.0 und 16.0) festgelegt ist, wird aus dieser Komponente und allen Komponenten unter ihr eine Gruppe mit gemeinsamer Topologie.
• Die Eigenschaft "Gemeinsame Topologie" von Komponenten auf tieferen Ebenen der Struktur wird ignoriert, daher können sie nicht verwendet werden, um Ausnahmen von der gemeinsamen Nutzung zu erstellen.
  • Wenn z. B. "Gemeinsame Topologie" für die Stammkomponente auf "Wahr" festgelegt wird, ist das gesamte Modell eine Gruppe mit gemeinsamer Topologie.
• Der Name des Komponentenknotens ist der Name der Komponente, bei der die rekursive gemeinsame Nutzung beginnt.
• Die Körper unter diesem Knoten werden mit vollständigen Pfadnamen, einschließlich der Baugruppe, aufgeführt, z. B. Axle Sub-Assy (Front)\Wheel (Left)\Solid (Unterbaugruppe "AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse"." (Vorne)\Rad (Links)\Volumenkörper), wobei die Komponentennamen ggf. in Klammern angegeben werden.
• Es können mehrere unterschiedliche Gruppen mit jeweils gemeinsamer Topologie vorhanden sein, jedoch kann ein Körper nur zu einer Gruppe gehören.

Das Tutorial für gemeinsame Topologie vermittelt praktische Erfahrungen zur Verwendung gemeinsamer Topologien. Die ANSYS-Onlinehilfe bietet ausführliche Informationen zur Behandlung von gemeinsamer Topologie und Teilen mit mehreren Körpern in ANSYS.

Gemeinsame Topologie für ANSYS festlegen

Die Körper an einer beliebigen Stelle unter einer Komponente einfügen, deren Eigenschaft Gemeinsame Topologie auf "Gemeinsam" (bzw. "Zusammengeführt" bei ANSYS 15.0 und 16.0) festgelegt ist, einschließlich einer Unterbaugruppe (unabhängig von der Einstellung von "Gemeinsame Topologie" der Unterbaugruppe).

Diese Eigenschaft befindet sich im Fensterbereich "Eigenschaften", wenn im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. eine oder mehrere Komponenten ausgewählt werden.

Die Eigenschaft "Gemeinsame Topologie" der HauptkomponenteEine Komponente, der andere Komponenten untergeordnet sind. Beispielsweise ist in einem Block mit einer Bohrung der Block die Hauptkomponente und die Bohrung die dem Block untergeordnete Komponente. ist auf "Wahr" festgelegt, daher sind die Volumenkörper im schattierten Bereich schattiert.

Gemeinsame Topologie in ANSYS verhindern

Volumenkörper in einer Komponente platzieren, deren Eigenschaft Gemeinsame Topologie auf Keine festgelegt ist und für deren übergeordnete Komponenten diese Eigenschaft ebenfalls auf Keine festgelegt ist.

Beispiele

ANSYS vermascht zwei Blöcke mit gemeinsamer Topologie. Der blaue Block erhält eine neue eingedrückte Fläche, die sowohl im grünen als auch im blauen Block verwendet wird. Die Knoten des Netzes sind entlang des unteren Randes des kleineren Blocks aufgereiht.

ANSYS erstellt für zwei Teile eigene Netze, da sie sich in unterschiedlichen Komponenten befinden und "Gemeinsame Topologie" für das Basisteil auf "Keine" festgelegt ist.

Das Netz für gemeinsame Topologie unterscheidet sich vom Netz für zusammengeführte Geometrie. Hier sind die Blöcke zusammengeführt, und das Netz wird anders dargestellt als das Netz für zwei Körper mit gemeinsamer Topologie.
