Facetten anpassen

Mit den Werkzeugen der Gruppe „Anpassen“ können Facetten geglättet, die Facettenanzahl reduziert und die Facetten gleichmäßiger gestaltet (normalisiert) werden.

Im Menü „Organisieren“ stehen die folgenden Werkzeuge zur Organisation von facettierten Körpern und Bereichen zur Verfügung.

Werkzeug „Glätten“:

Das Werkzeug „Glätten“ wird in der Regel an importierten facettierten Körpern verwendet.

Facetten glätten:

1. Auf das Werkzeug „Glätten“ klicken
2. Gegebenenfalls die Optionen zum Glätten anpassen
3. Facetten beziehungsweise facettierten Körper auswählen.
4. Auf Abschließen klicken, um die Auswahl zu glätten.
5. Sie können mehrmals auf „Abschließen“ klicken, um die Facetten noch mehr zu glätten.

Daneben können Sie auch Facetten beziehungsweise facettierte Körper auswählen und dann das Werkzeug „Glätten“ öffnen.

Optionen

Zum Glätten von Facetten stehen die folgenden Optionen zur Verfügung:

Winkelschwellenwert

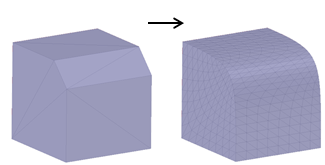

Diese Option bestimmt, ob ein Winkel spitz bleibt oder geglättet wird. Ecken an Kanten mit Flächen, die einen Winkel aufweisen, der den Winkelschwellenwert übersteigt, werden nicht verschoben oder geändert. Die in dem Beispiel unten dargestellten Kanten des Blocks sind 90°-Kanten, mit Ausnahme von zwei 45°-Kanten. Bei einer Winkeltoleranz von 60° werden nur die beiden 45°-Kanten geglättet, und die 90°-Kanten bleiben unverändert.

Glättungstyp

Bestimmt, welcher der folgenden Algorithmen zum Glätten verwendet wird.

• Näherung:
  • Die ursprünglichen Positionen von Ecken können ebenso wie die neuen Positionen von Ecken verschoben werden.
  • Der Umfang der Verschiebung hängt davon ab, wie glatt die Umgebung ist.
  • In scharfen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. ist der Umfang besonders groß.
  • In glatteren Bereichen ist möglicherweise kaum eine Verschiebung zu erkennen.
  • Aufgrund der Verschiebung führt die Näherungsoption in der Regel zu einer hohen Glättung.

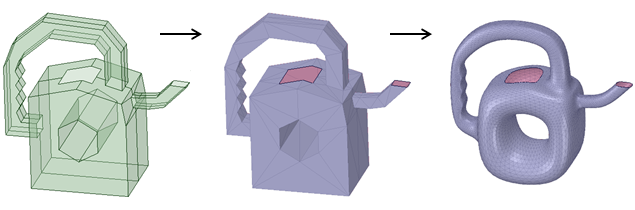

  • Die Ergebnisse der Näherungsoption sind oft deutlich zu erkennen; siehe Beispiel unten. Das Endergebnis wird nach mehreren Glättungsdurchläufen erzielt.



• Lokal:

  • Bei der Option „Lokal“ wird die Topologie nicht verändert.

  • Sie beseitigt in erster Linien Zacken.

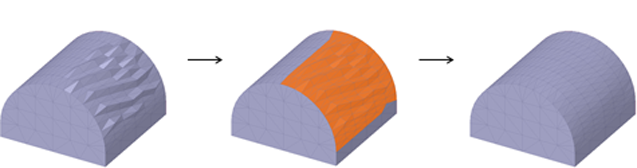

  • Das Beispiel unten zeigt, wie die Option „Lokal“ bei leicht rauen Bereichen wirkt. Die rauen Facetten werden ausgewählt und dann wird das Werkzeug "Glätten" einige Male mit der Option "Lokal" angewendet. Die Anzahl der Facetten bleibt gleich. Die spitzen Bereiche werden nach unten näher an die Umgebungen gebracht.



Werkzeug „Reduzieren“:

Dieses Werkzeug verringert die Anzahl an Facetten, wodurch letztlich die Dauer des 3D-Druckvorgangs beeinflusst wird. Der Reduzierungsgrad kann mit den Reduzierungsoptionen eingestellt werden.

Die Anzahl an Facetten verringern:

1. Auf das Werkzeug Reduzieren klicken
2. Gegebenenfalls die Optionen des Reduziervorgangs ändern
3. Einen facettierten Körper auswählen oder Facetten mit dem Auswahlrahmen auswählen.
4. Auf Abschließen klicken.
5. Das Modell oder die Auswahl wird mit weniger Dreiecken neu facettiert.
6. Es kann mehrmals auf "Abschließen" geklickt werden, um eine weitere Reduzierung vorzunehmen.

Es ist auch möglich, eine Auswahl vorzunehmen und dann das Werkzeug zu öffnen.

Optionen

Zur Verringerung der Anzahl an Facetten stehen die folgenden Optionen zur Verfügung:

Dreiecksreduzierung ist die gewünschte Reduzierung in Prozent. Der Standardwert ist 20%.

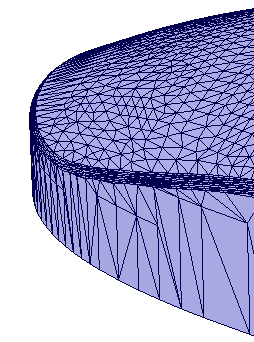

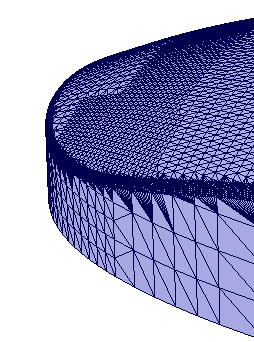

Mit Maximale Abweichung wird der Abstand zwischen den Dreieckskanten und den Ecken des Teils festgelegt. Der Wert bestimmt die Anzahl der Dreiecke, mit denen die gekrümmten Kanten genähert werden. Siehe Abbildungen unten.

Werkzeug „Normalisieren“:

Mit diesem Werkzeug kann die QualitätWerkzeuge zum Erkennen von Anomalien oder Unterbrechungen in Oberflächen. der ausgewählten Facetten verbessert werden, indem ihre Seitenverhältnisse angeglichen werden. Das Verfahren wird mit den Normalisierungsoptionen gesteuert.

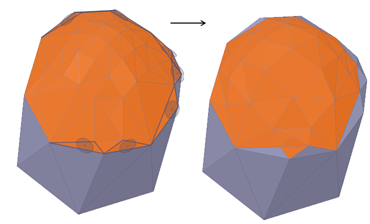

Eine Auswahl von Facetten wird normalisiert.

Ausgewählte Facetten normalisieren:

1. Auf das Werkzeug Normalisieren klicken
2. Gegebenenfalls die Optionen der Normalisierung ändern
3. Einen facettierten Körper auswählen oder Facetten mit dem Auswahlrahmen auswählen.
4. Auf Abschließen klicken.
5. Das Modell oder die Auswahl wird neu trianguliert.
6. Es kann mehrmals auf "Abschließen" geklickt werden, um eine weitere Normalisierung vorzunehmen.

Es ist auch möglich, eine Auswahl vorzunehmen und dann das Werkzeug zu öffnen.

Optionen

Zum Normalisieren von Facetten stehen die folgenden Optionen zur Verfügung:

Mit der Option Winkelschwellenwert wird der FacetteEinfache Dreiecksfläche, mit der die Oberflächengeometrie im STL-Dateiformat (Stereolithografie) beschrieben wird.-zu-Facette-Winkelgrenzwert für die Normalisierung der ausgewählten Facetten festgelegt. Ecken an Kanten mit Flächen, die einen Winkel aufweisen, der den Winkelschwellenwert übersteigt, werden nicht verschoben oder geändert.
