Erweiterte Optionen

Mit diesen Optionen haben Sie folgende Möglichkeiten: Darstellung der Konstruktionsänderungen im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. ändern, Anzeige von Werkzeugen und Tipps aktivieren und deaktivieren, Laden im Hintergrund aktivieren, Sprache ändern, die Werkzeuge „DrehenVerschieben auf einem Pfad um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. sein. Siehe "Subtrahierendes Drehen".“, „Auswählen“ und „Rückgängig“ anpassen, Position der Fensterbereiche zurücksetzen und Lizenzwarnung anpassen.

Erweiterte Optionen einstellen

1. Im Menü Datei den Befehl SpaceClaim -Optionen auswählen, um das Fenster "Optionen" von SpaceClaim anzuzeigen.

2. Im Navigationsbereich auf der linken Seite auf Erweitert klicken.

3. Die Optionen auf der Seite ändern.

   Auf Alle Benutzereinstellungen zurücksetzen klicken, um alle Einstellungen auf ihre Standardwerte zu setzen. Möglicherweise muss SpaceClaim neu gestartet werden.

4. Auf OK klicken, um die Änderungen zu speichern und das Fenster zu schließen.

Beim Versuch, im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" oder im Dialogfeld "SpaceClaim-Optionen" einen Wert einzugeben, der außerhalb des Gültigkeitsbereichs liegt, wird neben dem Feld ein rotes Ausrufezeichen angezeigt. Durch Bewegen des Cursors über das Symbol wird ein Werkzeugtipp zur Erläuterung der gültigen Werte für die Option eingeblendet.

Allgemein

Änderungen animieren, um Projektion anzuzeigen: Diese Option aktivieren, um die Schritte bei der Auswahl einer Ansicht zu animieren.

Vorherige Auswahl hervorheben: Diese Option aktivieren, um sämtliche kürzlich geänderten Formen hervorzuheben, einschließlich der ausgewählten Ecken, Kanten oder Flächen. Durch erneutes Klicken mit dem Werkzeug Auswählen wird die zuvor ausgewählte Gruppe markiert.

Skizzen im Schneiden-ModusSiehe "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." automatisch strecken/drehen: Diese Option auswählen, um Objekte im Schneiden-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. automatisch zu strecken oder zu drehen. Beim Skizzieren im Schneiden-Modus werden Linien, die an einer vorhandenen Kante beginnen, zu Flächen gestreckt, und geschlossene Oberflächen werden in VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. umgewandelt. Wenn die Linie in einem Volumenkörper beginnt, wird sie beim Klicken auf einen anderen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. im Volumenkörper automatisch fertiggestellt. Zum automatischen Drehen muss die Skizze mit einer gedrehten Fläche verbunden sein.

Maximal rückgängig zu machende Schritte: Die Anzahl der Aktionen eingeben, die zum Rückgängigmachen verfügbar sein sollen. Als Mindestwert wird 50 empfohlen. Die Änderungen werden erst nach einem Neustart von SpaceClaim wirksam.

Sprache: Eine Sprache aus dem Menü auswählen. Die Benutzeroberfläche von SpaceClaim und die Onlinehilfe werden in der ausgewählten Sprache angezeigt.

Alle Benutzereinstellungen zurücksetzen: Alle bearbeitbaren Benutzereinstellungen auf den Standardwert zurücksetzen. Die aktualisierten Einstellungen werden erst nach einem Neustart von SpaceClaim wirksam.

Benutzereinstellungen exportieren: Für SpaceClaim eine user.config-Datei (XML-Format) zur Bearbeitung und/oder für einen späteren Import exportieren.

Benutzereinstellungen importieren: Von den Standardwerten abweichende Einstellungen eines einzelnen Benutzers übernehmen. Für SpaceClaim muss eine gültige user.config-Datei (XML-Format) zum Import zur Verfügung stehen. Der Speicherort der User.config-Datei kann je nach SpaceClaim-Installation variieren. In der Regel wird dieser Dateityp im lokalen AppData-Verzeichnis abgelegt. Nachdem die zu importierende user.config-Datei lokalisiert bzw. der Name der user.config-Datei in das Textfeld Dateiname eingegeben wurde, auf Öffnen klicken, um die Datei zu importieren.

Eine Datei mit universellen Benutzereinstellungen erstellen

1. Eine Umgebungsvariable mit dem Namen SpaceClaim_ADMIN_CONFIG erstellen. Diese sollte auf einen voll qualifizierten Dateinamen verweisen, der sich im Netzwerk befinden kann. Beispiel: [SpaceClaim_ADMIN_CONFIG=\\dell_server\shared\rob\admin.config

2. Zuerst muss wie unten beschrieben eine eigene Datei "user.config" erstellt werden.

   • SpaceClaim öffnen und zum Menü "Optionen" wechseln.

   • Die Einstellungen wie gewünscht ändern.

   • Auf der Seite "Erweiterte Optionen" auf die Schaltfläche "Benutzereinstellungen exportieren" klicken.

   • Als "user.config" oder mit einem anderen Namen mit der Erweiterung ".config" speichern.

   • An dem Speicherort speichern, auf den die Umgebungsvariable verweist.

3. Mit den folgenden Schritten kann überprüft werden, ob die Einstellungen richtig exportiert wurden.

   • SpaceClaim schließen.

   • Die Datei "user.config" suchen.

     1. Zu Computer > Lokaler Datenträger wechseln.

     2. Oben im Fenster in das Feld für den Pfad klicken.

     3. Eingabe: %APPDATA%

     4. Auf "Local" doppelklicken.

     5. Auf SpaceClaim doppelklicken

     6. Alle Einstellungsordner auswählen und löschen.

4. Eine neue SpaceClaim-Sitzung öffnen. Die Auswirkungen der Datei user.config sind nun sichtbar.

Hinweise zu der Datei mit universalen Einstellungen

• Der Name ist beliebig, admin.config ist nur ein Beispiel.

• Diese Datei wird von SpaceClaim anstelle der lokalen Benutzerkonfigurationsdatei verwendet.

• Damit die selbst erstellten Einstellungen verwendet werden, muss sichergestellt werden, dass die lokalen Einstellungen gelöscht wurden, bevor SpaceClaim gestartet wird. Dies sollte nur einmal erforderlich sein.

• Die Benutzer müssen beim ersten Mal möglicherweise lokale Einstellungen löschen, damit SpaceClaim die zentrale Konfigurationsdatei verwendet. Dies ist darauf zurückzuführen, dass SpaceClaim die Datumsangaben der Dateien überprüft und die neuere der beiden Dateien verwendet.

• Nach dem ersten Mal sollten die lokalen Einstellungen nicht noch einmal gelöscht werden müssen.

• Bei einer Neuinstallation mit festgelegter Umgebungsvariable werden die Administratoreinstellungen verwendet, ohne dass die lokalen Einstellungen gelöscht werden müssen.

• Nachdem ein Benutzer eine zentrale Konfigurationsdatei angegeben hat, werden alle vorgenommenen Änderungen beibehalten. Einstellungen auf durch "panel.config" eingeschränkten Registerkarten können jedoch nicht überschrieben werden.

Zugriff auf bestimmte Benutzereinstellungen einschränken

In SpaceClaim kann bei einigen Registerkarten im Fensterbereich "Optionen" verhindert werden, dass sie von einem Benutzer überschrieben werden. Hierzu wird die Datei "panel.config" verwendet, in der die zu deaktivierenden Registerkarten angegeben werden.

Das folgende Verzeichnis enthält ein Beispiel für die Datei panel.config:

C:\Programme\SpaceClaim \

Diese Datei ist lediglich eine Beispieldatei und hat zurzeit keine Funktion.

Im Gegensatz zur Datei 'admin.config', deren Name beliebig festgelegt werden kann, darf 'panel.config' nicht umbenannt werden.

Erstellen einer 'panel.config'-Datei

In diesem Beispiel werden die Optionen "Favoriten", "FangenEinschränken auf Objekte, Schritte in Winkel- und Linearinkrementen oder Rasterpunkte, während Volumenkörper skizziert oder bearbeitet werden. Das Fangverhalten kann unter "Datei > Optionen" angepasst werden. Durch Drücken der Umschalttaste beim Ziehen erfolgt das Fangen auf Grundlage der Fangeinstellungen. Wenn das Werkzeug "An Raster fangen" aktiviert ist, können Zeichenpunkte nur an den Rasterpunkten gesetzt werden." und "Datei->CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden." deaktiviert.

<PanelsToDisable>

<PanelName>Popular</PanelName>

<PanelName>Snap</PanelName>

<PanelName>FileOptions_CATIA</PanelName>

</PanelsToDisable>

Alle Optionsnamen im Fensterbereich werden unten aufgeführt. Hiermit kann die Datei "panel.config" nach Bedarf angepasst werden. Die Datei wird am gleichen Speicherort wie "admin.config" gespeichert, auf den die Umgebungsvariable verweist.

Favoriten

Detailing_General

Detailing_SizeAndFormat

Detailing_ModularGrid

Erscheinungsbild

Fangen

Einheiten

SheetMetal

Navigation

Erweitert

FileOptions_General

FileOptions_ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.

FileOptions_AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden., das Austauschformat ist DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden., und das Veröffentlichungsformat für CAD-Daten ist DWF.

FileOptions_CATIA

FileOptions_IGES

FileOptions_JTOpen

FileOptions_OBJ

FileOptions_ParasolidParasolid ist ein geometrischer Modellerstellungs-Kernel. Teile und Baugruppen können geöffnet, eingefügt sowie exportiert werden.

FileOptions_PDF

FileOptions_ProEngineer

FileOptions_Rhino

FileOptions_SketchUp

FileOptions_STEPNorm für den Austausch von Produktmodelldaten (ISONormen der International Organization for Standardization (ISO) für Bauzeichnungen und technische Zeichnungen, darunter Richtlinien für Bemaßungen und zum Festlegen von Toleranzen. Das Format der Beschriftungen kann an die ISO-Normen angepasst werden. Siehe "ASME", "JISNormen der Japanese Standards Association für technische Zeichnungen. Das Format der Beschriftungen kann an die JIS-Normen angepasst werden. JIS-Standards entsprechen ISO, allerdings verwendet JIS Ansichten mit Projektion nach dem dritten Winkel, während ISO Ansichten mit Projektion nach dem ersten Winkel verwendet. Siehe "ASME", "ISO".". 10303). Definiert eine Methodologie zum Beschreiben von Produktdaten. Das STEP-Protokoll kann beim Export von Konstruktionen ausgewählt werden.

FileOptions_STL

FileOptions_VRML

SupportFiles

Anpassen

AddIns

Lizenz

Ressourcen

SpaceClaim Labs

Werkzeug "Ziehen"

Die anfängliche Einstellung von "Ziehen" wird durch Auswahl von Automatisch, Hinzufügen, Ausschneiden oder Kein Zusammenführen festgelegt. Standardmäßig ist die Option "Automatisch" festgelegt.

'Komplett ziehenOption des Werkzeugs "Ziehen", mit der um 360 Grad oder bis zur nächsten Fläche gedreht, über den gesamten Pfad gezogen oder durch die ausgewählten Flächen Füll- und Verbindungsflächen erstellt werden können.' animieren: Diese Option aktivieren, um alle Schritte bei der Auswahl von Komplett ziehen zum Drehen, Ziehen entlang eines Profils oder zum Erstellen von Füll- und Verbindungsflächen in der Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auf der obersten Strukturebene enthält. zu animieren.

Verhalten

Vorschau vor Änderung: Diese Option aus dem Menü auswählen, wenn beim Ändern von Volumenkörpern vorläufige Berechnungen angestellt werden sollen. Wenn diese Option aktiviert ist, wird die Vorschau einer Änderung als ungefähres DrahtmodellAnsichtsmodus, in dem alle Kanten des Teils bzw. der Baugruppe angezeigt werden. und nicht als 3D-Modell-Darstellung angezeigt. Bei sehr großen Konstruktionen ist eine Vorschau als Drahtmodell möglicherweise schneller, als die Berechnungen zum Darstellen der Änderung als schattiertes 3D-Modell auszuführen. Auswählen:

• Auto, um SpaceClaim auf Grundlage der Komponentengröße und der Leistung der Grafikkarte entscheiden zu lassen, wann die Vorschau dargestellt wird.

• Ein, um Änderungen immer als ungefähre Drahtmodellvorschau statt als Darstellungsvorschau anzuzeigen.

• Aus, um die Vorschau immer als Darstellung statt als Drahtmodell anzuzeigen.

Formenkonvergenz aktivieren: Diese Option aktivieren, wenn SpaceClaim das Annähern von Volumenkörpern so unterstützen soll, dass die Kanten (z. B. Verrundungen) perfekt passen. Wenn diese Option aktiviert ist, zeigt SpaceClaim beim Annähern von Volumenkörpern eine Fortschrittsanzeige an, während die entsprechenden Schritte durchgeführt werden. Wenn die Option aktiviert ist und die Form beim Ziehen (mit dem Werkzeug "Ziehen" oder "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können.") ab einem gewissen Punkt nicht erstellt werden kann, wird SpaceClaim den letzten Wert ermitteln, an dem die Form erstellt werden kann, und ihn an diesem Punkt festlegen. Mit deaktivierter Option (Standard) kann jenseits des Formfehlers gezogen werden, wenn die Form ausgeblendet wird.

Schnitte in Skizze anzeigen: Diese Option aktivieren, um Schnittflächen von Volumenkörpern schraffiert anzuzeigen. Bei der Arbeit mit komplexen Querschnitten ist es eventuell hilfreich, diese Option zu deaktivieren.

Koaxiale Flächengruppen anzeigen: Flächen mit gemeinsamer Achse blau schattiert darstellen.

Querschnitt füllen: Steuert im Schneiden-Modus die Darstellung eines Volumenkörpers mit Schnittfläche. Wenn diese Option aktiviert ist und ein Schnitt durch einen KörperEin Volumenkörper oder eine Oberfläche. angezeigt wird, ist der Körper farbig gefüllt.

Bogenmittelpunkte anzeigen: Diese Option aktivieren, um kleine Kreuze auf dem SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. in der Mitte von Kreisen, Ellipsen, Polygonen und BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". anzuzeigen.

Kanten durch geodätische Berechnung versetzen: Bei aktivierter Option befinden sich alle Punkte auf der versetzten Kante in gleicher Entfernung von der ursprünglichen Kante. In den unten stehenden Beispielen ist die ursprüngliche Kante grün, der normale VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird. orange und der geodätische Versatz blau markiert.

Richtung der AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. „Oben“: Ermöglicht das Ändern der Ansicht „Oben“ in Z, Y oder X. Diese Einstellung wird mit dem DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folien enthalten kann. gespeichert und gilt nur für neue Dokumente. Diese Einstellung kann ggf. beim Importieren von Zeichnungen aus anderen CAD-Anwendungen geändert werden, in denen die Aufwärtsrichtung anders festgelegt ist. Bei Ausführung von SpaceClaim mit einer ANSYS-Lizenz wird diese Option automatisch auf Y festgelegt. Somit erhält Ihre Konstruktion dieselbe Ausrichtung in SpaceClaim und ANSYS. X wählen, wenn Sie Herstellungsvorgaben beachten müssen.

Beispiele

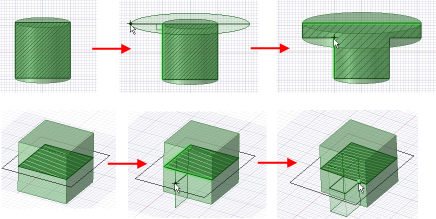

Streckung beim Skizzieren im Schneiden-Modus
