Facettierte Körper analysieren

Mit den Werkzeugen der Gruppe „Analysieren“ kann die Stärke eines facettierten Körpers gemessen und eine Überprüfung auf Überstände ausgeführt werden. Beim 3D-Druck müssen Stärke und vorhandene Überstände berücksichtigt werden.

Werkzeug „Stärke“:

Die Stärke ist wichtig bei der Planung des 3D-Drucks. Mit dem Werkzeug "Stärke" kann die Stärke basierend auf Facettennormalen oder relativ zur vertikalen Druckrichtung gemessen werden.

Stärke des facettierten Körpers überprüfen:

1. Auf das Werkzeug Stärke klicken
2. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" die Mindeststärke eingeben oder den Standardwert verwenden.

   Es kann auch auf den Pfeil geklickt werden, um einen Schieberegler zur Einstellung der Mindeststärke zu öffnen. Beim ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. des Schiebereglers ändert sich die Stärkeanzeige dynamisch.

3. (Optional) Auf die Werkzeughilfe 3D-Druckrichtung klicken und eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". auswählen, die parallel zur vertikalen Druckrichtung verläuft.
4. Einen facettierten KörperEin Volumenkörper oder eine Oberfläche. auswählen.

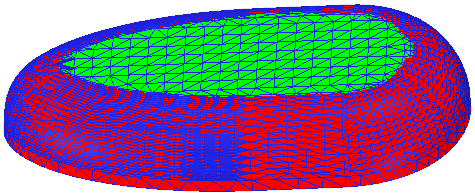

Die Ergebnisse werden schattiert dargestellt. Die Bereiche, die unter der Mindeststärke liegen, werden rot dargestellt. Ein Beispiel hierfür ist unten abgebildet.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen

Für die Erkennung der Mindeststärke stehen die folgenden Optionen zur Verfügung:

Werkzeug „Überstände“:

Überstehende Geometrie muss beim 3D-Druck beachtet werden, da sie ggf. Stützen bzw. Streben erfordert. Dies kann zusätzliche Kosten verursachen und die Einrichtungszeit verlängern.

Das Werkzeug "Überstände" erkennt Bereiche des Netzes, die in Winkeln bis zu 90° herausragen. Diese Bereiche werden hervorgehoben. Mit der Option Überstandswinkel können Winkel von bis zu 90° gesucht werden.

Einen facettierten Körper auf Überstände überprüfen:

1. Auf das Werkzeug Überstände klicken
2. Im Fensterbereich "Optionen" einen Überstandswinkel eingeben oder den Standardwert verwenden.
3. Einen facettierten Körper auswählen.
4. Überstehende Flächen mit einem Winkel größer als der Überstandswinkel werden hervorgehoben.

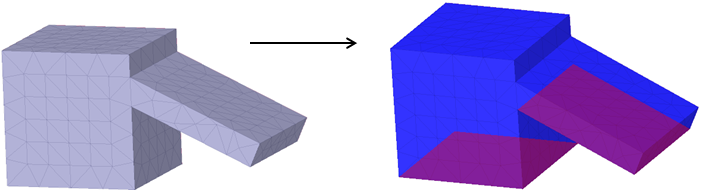

Im Beispiel unten weist der Überstand einen Winkel von 65° auf. Der Überstandswinkel ist auf 64° eingestellt.

Optionen

Für die Erkennung von Überständen stehen die folgenden Optionen zur Verfügung:
