Träger

Ein Träger ist ein langes, dünnes ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. mit einem gleichbleibenden Querschnitt. Durch Definition von Objekten als Träger statt Modellierung als Volumenkörpergeometrie werden Modell und Analyse vereinfacht.

Träger erstellen

1. Objekte erstellen, um den Trägerpfad zu definieren

   In einer einzelnen Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. können eine oder mehrere der folgenden Methoden verwendet werden:

   • Kurven skizzieren: Mit einem beliebigen Skizzierwerkzeug von SpaceClaim gerade oder gebogene Segmente erstellen und diesen dann Trägerprofile zuweisen. Diese Skizzenelementträger können dann wie jede KurveIn 3D eine beliebige LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. im Raum. in SpaceClaim mit den Werkzeugen "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können.", "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt.", "Auswählen", "Maßstab", "Biegen", "StreckenEine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.." und "Zuschneiden" bearbeitet werden. Diese Methode bietet eine einfache und unkomplizierte Möglichkeit, Trägerstrukturen zu erstellen.

   • Kanten eines Volumenkörpers oder einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche".: Dieser Methode eignet sich bei Volumenkörpergeometrien, auf die die Bezüge von den Trägern verweisen sollen. Zum Erstellen eines einfachen rechteckigen Käfigs von Trägern wird beispielsweise ein Rechteck skizziert und in einen VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. gezogen, und anschließend werden allen Kanten Träger zugewiesen. Bei Änderungen des Volumenkörpers werden die Träger dynamisch so aktualisiert, dass sie mit den Positionen und Längen der Träger übereinstimmen. Zum Erstellen ausgefeilter Geometrieänderungen, die Änderungen an der Trägerstruktur verursachen, können alle Modellierwerkzeuge von SpaceClaim verwendet werden.

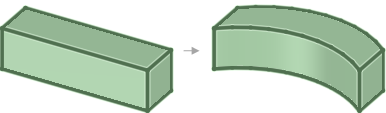

     Beispielsweise werden den Kanten des unten dargestellten rechteckigen Teiles Träger zugewiesen, und dann werden die Kanten gebogen. Bei Änderungen des Volumenkörpers werden die Träger automatisch aktualisiert.



   • Zwei Punkte oder Mittelpunkte in einem Modell: Zum Definieren eines geraden Trägersegments können zwei beliebige Punkte verwendet werden. Ebenen können zum Erstellen von "Stufen" oder zusätzlichen Positionen für die Definition von Trägern verwendet werden. Träger können am Schnittpunkt beliebiger Ebenen und Kanten erstellt werden. Wenn eine definierende EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. verschoben wird, werden die Positionen aller zugehörigen Träger dynamisch aktualisiert. Mit dieser Methode können komplizierte Strukturen für Aufbauten und Gerüste erstellt werden, wobei die Strukturen problemlos an unvorhergesehene Konstruktionsänderungen angepasst werden können.

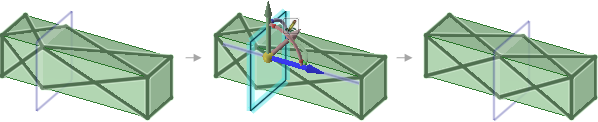

     Im unten dargestellten Beispiel wurden die Enden jedes Diagonalträgers jeweils am Schnittpunkt von Ebene und Volumenkörper erstellt. Beim Verschieben der Ebene ändern sich auch die Träger.



2. Auf der Registerkarte "Vorbereiten" im Menü "Träger" auf Profile klicken.

   Mithilfe dieses Werkzeugs können Profile in Strukturen eingefügt werden.

3. Aus der BibliothekAus der Materialbibliothek im Bereich „Eigenschaften“ können Materialien ausgewählt und den lokal verfügbaren Materialien hinzugefügt werden. In Scripting finden Sie in Class Library ein Hilfe-DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folien enthalten kann., das die API beschreibt. ein ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. auswählen oder auf Weitere Profile klicken, um ein Profil zu laden, das als SCDOC-DateiDateiformat für SpaceClaim-Dateien (SCDOC). Dateien entsprechen der Open Packaging Convention von Microsoft, die auch von Microsoft Office 2007 verwendet wird. Diese Dateien sind ZIP-Archive mit einer besonderen Struktur, die hauptsächlich XML-Daten enthalten. gespeichert wurde.

   Siehe Ändern von Trägerprofilen.

   Auf ein einzelnes Profil können mehrere Träger verweisen, daher ändern sich beim Bearbeiten des Profils die Merkmale aller Träger, die das betreffende Profil verwenden.



4. Auf der Registerkarte "Vorbereiten" im Menü "Träger" auf  Erstellen klicken.

   Das Werkzeug "Erstellen" wird mit Auswahl eines Profils aktiviert. Daraufhin wird das Profil dem Konstruktionsdokument hinzugefügt. Mithilfe dieses Werkzeugs kann der Trägerpfad erstellt werden.

5. Kanten oder Punkte zur Definition des Pfades auswählen:

   • Auf die Werkzeughilfe Punktkette auswählen klicken und dann eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder Kurve auswählen oder auf eine Folge von Punkten klicken, um den Pfad zu erstellen.
   • Auf die Werkzeughilfe Punktepaar auswählen klicken und dann einen Anfangs- und einen Endpunkt für den Pfad auswählen.

     Dabei können Schnittpunkte und Mittelpunkte auf Kanten und anderen Trägern verwendet werden. Auf die kleinen Dreiecke klicken, die an den Enden und Mittelpunkten angezeigt werden, wenn der Mauszeiger über eine Kante oder einen Träger geführt wird.

   Siehe Erstellen von Trägern.

Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. wird für die Träger der Ordner Träger und für die Profile der Ordner Trägerprofile erstellt:

Der Profilname wird im Strukturbaum nach dem Trägernamen in Klammern angegeben.

Extrahieren von Trägern aus Volumenkörpern

Ein bereits modellierter Träger kann in ein Trägerobjekt umgewandelt werden. Siehe Extrahieren von Trägern aus Volumenkörpern.

Träger und ANSYS

Wenn eine Konstruktion mit Trägern an ANSYS gesendet wird, sind für jedes Trägerobjekt folgende Informationen enthalten:

• Profil und Pfad

• Trägereigenschaften

• Profileigenschaften

• Materialeigenschaften

GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert. können aus einem Trägerprofil in ein Konstruktionsdokument importiert werden, wodurch sie für Änderungen in ANSYS zur Verfügung stehen. Die Gruppen werden anhand des Profilnamens benannt, z. B. <Profilname>_<Gruppenname>.

Träger und gemeinsame Topologie

Träger können in folgenden Fällen eine gemeinsame Topologie mit Oberflächen aufweisen:

• Der Endpunkt des Trägers befindet sich auf der Oberfläche:



• Der Pfad des Trägers verläuft in der Oberfläche.

• Der Träger schneidet die Oberfläche an einem PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll..

Die Träger und Oberflächen müssen sich in derselben Komponente befinden, außerdem muss die Komponente für die gemeinsame Nutzung und die Option für den gemischten Import in der Workbench auf Linien und Oberflächen festgelegt sein. Weitere Informationen zu gemeinsam genutzten Topologien finden sich unter "Gemeinsame Topologie in ANSYS".

Träger hervorheben

Die folgende Tabelle zeigt die Darstellung von Trägern, Skizzenlinien und Kanten bei Hervorhebung und Auswahl:

Objekt	Hervorgehoben	Ausgewählt	Ausgewählt und hervorgehoben
Träger
Skizze
Kante

Kopieren von Trägern

Kopieren undEinfügen verwenden, um Kopien von Trägern zu erstellen.

• Im gleichen Dokument werden die Kopien über den ursprünglichen Trägern eingefügt.
  • Um einen kopierten Träger zu verschieben, sicherstellen, dass "Verbindungen der Skizze beibehalten" im Werkzeug "Auswahl" der Skizzier-Optionen deaktiviert ist.
  • Das Werkzeug kann dann den ganzen Träger verschieben oder mit "Ecke ziehen" ihn zu einem Endpunkt verschieben.
• Die Träger in ein Dokument kopieren und sie in ein anderes einfügen.

Die Träger können auch wie Kurven mit Strg+Alt beim Ziehen des Endpunkts kopiert werden.
