Teilschnittansichten

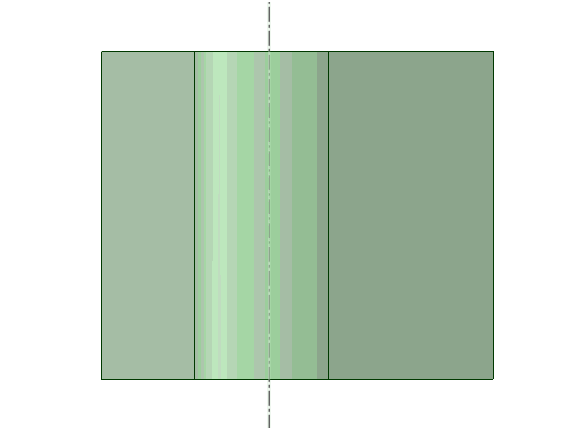

In Teilschnitten werden interne Details in einem Ausschnitt eines vorhandenen Fensters angezeigt. Dazu einen Verbindungspunkt in der AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu klicken, um diese in der Draufsicht anzuzeigen. auswählen, die Tiefe des Teilschnitts festlegen und eine Teilschnittgrenze skizzieren. Der BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. innerhalb der Grenze wird bis zur Tiefe des Teilschnitts ausgeschnitten, um die inneren Details offenzulegen.

Teilschnittansicht erstellen

1. Den Verbindungspunkt durch Klicken auf eine Stelle im Modell innerhalb einer Zeichnungsansicht festlegen.

2. Die Tiefe festlegen.

   • Der Standard ist Null.

   • Wenn der Verbindungspunkt auf einer Bohrungsachse liegt, wird bei einer Tiefe von Null ein Teilschnitt durch die Bohrungsmitte erzeugt.

3. Den Grenztyp auswählen:

   • Kreis

   • FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., wenn sie mit dem Werkzeug "Ziehen" gezogen wird.

4. Die Teilschnittgrenze skizzieren.

5. Die Ansicht wird erzeugt.

Den Linientyp der Grenze ändern

1. SpaceClaim-Optionen öffnen
2. Auf "Detailerstellung" klicken.
3. Die Seite mit den allgemeinen Optionen für die Detailerstellung öffnen.
4. Aus den Optionen für den Linientyp den Typ Schnittkanten des Teilschnitts auswählen.
5. Auswählen aus:
   • Dünn
   • Mittel
   • Dick

Eine Teilschnittansicht ändern

1. Den Mauszeiger über die Schnittkante bewegen, um sie zum Auswählen hervorzuheben.
2. Die Grenze auswählen.
3. Eine der folgenden Aktionen ausführen:
   • Die Grenze ziehen, um die Größe des Teilschnitts zu ändern.
   • Den Anker auswählen und an eine neue Position ziehen.
   • Im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. die Tiefe ändern.
   • Den Teilschnitt löschen.
