Unterbrochene Ansichten

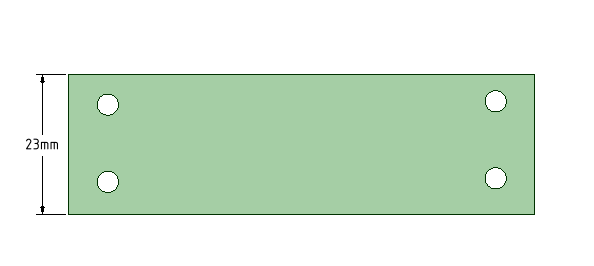

Mit einer gebrochenen AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu klicken, um diese in der Draufsicht anzuzeigen. kann eine lange Ansicht perspektivisch verkürzt werden, ohne dass die Skalierung geändert werden muss.

Wenn eine Ansicht gebrochen wird, wird eine neue Ansicht erstellt, wobei sowohl die ursprüngliche als auch die neue Ansicht zu Teilansichten umgewandelt werden. Es wird eine Ausrichtung festgelegt, die zur Schnittrichtung passt.

Eine gebrochene Ansicht mit einer geraden Unterbrechungslinie erstellen

1. Im Abschnitt "ÜbersichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Übersicht ist die ausgewählte Ansicht unabhängig von der Ansicht, mit der sie erstellt wurde. Siehe "Projizierte Ansicht", "Schnittdarstellung" und "Detailansicht"." der "Optionen für Detailerstellung" die "Optionen für Linientyp" aktivieren.

   • Unter "Objekttyp" die Option Schnittkanten der unterbrochenen Ansicht auswählen.

   • Stil, Stärke, Farbe und AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. festlegen.

2. Im Menü "Ansichten" auf der Registerkarte "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." auf das Werkzeug Unterbrochen  klicken.

3. Die folgenden Optionen festlegen (werden für die gesamte Sitzung gespeichert):

   • Schnittrichtung: "Horizontal", "Vertikal" oder "An Geometrie ausgerichtet".

   • Unterbrechungslinie: Auf "Gerade Unterbrechung" festlegen (die andere Option lautet "Freiform-Unterbrechungskurve").

   • Standardlücke: Legt die anfängliche Lücke zwischen den Teilen der unterbrochenen Ansicht fest.

4. Eine Position für die erste Schnittlinie auswählen. Eine blaue LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. hebt die Schnittposition hervor. Wenn Schnittrichtung auf An Geometrie ausgerichtet festgelegt ist, verläuft die Schnittrichtung rechtwinklig zur ausgewählten Form.

5. Eine Position für die zweite Schnittlinie auswählen, um die unterbrochene Ansicht zu erstellen. Eine blaue Linie hebt die Schnittposition hervor. Wenn Schnittrichtung auf An Geometrie ausgerichtet festgelegt ist, verläuft die Schnittrichtung parallel zur ersten Schnittlinie.

6. Die Ansicht wird mit der in den Optionen für die unterbrochene Ansicht festgelegten Standardlücke erstellt.

7. Esc oder S drücken, um das Werkzeug zu verlassen.

Eine gebrochene Ansicht mit einer skizzierten Freiform-Unterbrechungskurve erstellen

1. Im Menü "Ansichten" auf der Registerkarte "Detail" auf das Werkzeug Unterbrochen  klicken.

2. Die folgenden Optionen festlegen (werden für die gesamte Sitzung gespeichert):

   • Schnittrichtung: "Horizontal", "Vertikal" oder "An Geometrie ausgerichtet".

   • Unterbrechungslinie: Auf "Freiform-Unterbrechungskurve" festlegen (die andere Option lautet "Gerade Unterbrechung").

   • Standardlücke: Legt die anfängliche Lücke zwischen den Teilen der unterbrochenen Ansicht fest.

3. Die Position für die Unterbrechung auswählen. Das Programm wechselt in den SkizziermodusModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten. für Freiformkurven.

4. Die FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., wenn sie mit dem Werkzeug "Ziehen" gezogen wird. skizzieren und doppelklicken, um die Freiformkurve abzuschließen.

5. Die Freiform-Unterbrechungskurve wird in Blau angezeigt. Wenn eine andere Freiformkurve skizziert werden soll, muss das Werkzeug erneut gestartet werden.

6. Eine Position für die zweite Freiformkurve auswählen.

7. Die Ansicht wird mit der in den Optionen für die unterbrochene Ansicht festgelegten Standardlücke erstellt.

8. Esc oder S drücken, um das Werkzeug zu verlassen.

Arbeiten mit gebrochenen Ansichten

• Beide Unterbrechungspositionen müssen in derselben Ansicht ausgewählt werden. (Dies wird vom Werkzeug automatisch erzwungen.)

• In einer Ansicht können mehrere Unterbrechungen erstellt werden.

• Beim Einfügen einer neuen Unterbrechung in einer Ansicht dürfen die neuen Unterbrechungslinien keine bereits bestehenden Unterbrechungslinien kreuzen.

Eine gebrochene Ansicht löschen

1. Im Werkzeug Auswählen die Maus über die Unterbrechung bewegen.
2. Ein Griff wird angezeigt.



3. Den Griff auswählen und löschen.
   • Die Unterbrechung wird entfernt.
   • Die Ansicht wird ebenfalls entfernt.

Den Winkel einer vorhandenen Schnittlinie ändern

1. Die Unterbrechungslinie auswählen.
2. Die Eigenschaft Winkel ändern.
3. Beide Seiten werden entsprechend dem angegebenen Wert relativ zum ursprünglichen Schnitt gekippt.

Eine Gruppe gebrochener Ansichten verschieben

1. Auf eine beliebige Ansicht in der Gruppe doppelklicken.
2. Alle Teile der Ansicht werden hervorgehoben.



3. Die Ansichten verschieben.
