Einen facettierten Körper erstellen

Mit dem Werkzeug „Umwandeln“ können VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. in facettierte KörperEin Volumenkörper oder eine Oberfläche. umgewandelt werden.

Das Werkzeug „Umwandeln“ hat eine Fortschrittsanzeige und eine Stopp-Schaltfläche für Netze, deren Erzeugung länger braucht.

Einen Volumenkörper in einen facettierten Körper umwandeln:

1. Auf das Werkzeug Umwandeln klicken

2. Einen facettierten Körper auswählen

• Der ausgewählte facettierte Körper wird blau hervorgehoben

3. Option "Überdeckung" auswählen (siehe Bilder unten)

4. Eine EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder Oberfläche auswählen, um sie als SchnittobjektWenn mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. geschnitten wird. Mit der Werkzeughilfe "Schneidendes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. auswählen" kann das Schnittobjekt ausgewählt werden. zu verwenden

5. Der facettierte Körper wird in zwei separate facettierte Körper aufgespalten

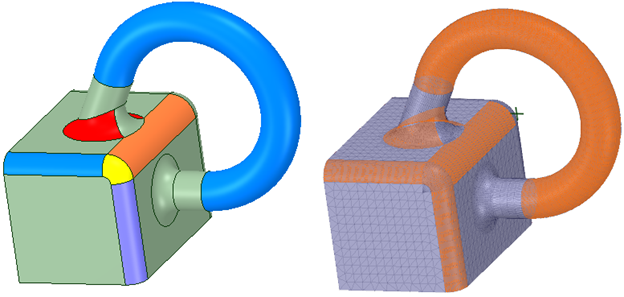

Bei der Umwandlung eines B-Rep-Modells in ein facettiertes Modell können Sie mit einem Doppelklick auf eine Fläche die darunter liegende Topologie auswählen. In diesem Beispiel zeigt die erste Abbildung das ursprüngliche Modell an. Die zweite Abbildung zeigt das facettierte Modell mit ausgewählten Flächen an (orange dargestellt). Die ausgewählten Flächen entsprechen den eingefärbten Flächen im ursprünglichen Modell.

Optionen

Bei der Umwandlung von Volumenkörpern in facettierte Körper stehen die folgenden Optionen zur Verfügung:

Ursprüngliche Körper beibehalten	Die ursprünglichen Volumenkörper nach der Umwandlung beibehalten
Max. Abstand	Legt den Abstand zwischen Facettenkanten und Modellkanten fest.
Max. Winkel	Legt den Abstand zwischen Facettenkanten und Modellkanten fest.
SeitenverhältnisVerhältnis der Länge zur Breite eines Rechtecks oder der Höhe zur Breite eines Bildes. Beim Anpassen der Bildgröße kann es wichtig sein, das Seitenverhältnis beizubehalten, damit keine Verzerrungen entstehen.	Eine Zahl zwischen 1 und 10 eingeben. Facetten werden mit einem Seitenverhältnis nahe des angegebenen Wertes erstellt.
Max. Kantenlänge	Die erstellten Facetten werden Kantenlängen aufweisen, die kleiner oder gleich dem eingegebenen Wert sind.

Die Option Ursprüngliche Körper beibehalten verwenden, wenn die ursprünglichen Körper beibehalten werden sollen. Bei der Umwandlung eines Volumenkörpers in einen facettierten Körper wird der ursprüngliche Volumenkörper aufgebraucht.

Das sind dieselben Optionen (aus geometrischer Sicht) wie die, die den STL-Export steuern.

Ungeachtet des Kontextes, in dem diese Optionen verwendet werden, steuern sie die Facettenerstellung, die entweder für die ausdrückliche, benutzerorientierte Umwandlung durch Facettenmodellierwerkzeuge oder für die Umwandlung hinter den Kulissen durch andere Facettenmodellierwerkzeuge angefordert wird.

Maximaler Abstand steuert, wie weit die Facettenkanten von den Modellkanten entfernt sind. In den Abbildungen unten werden die Auswirkungen der Option "Max. Abstand" auf das Netz eines Zylinders dargestellt. Diese Beispiele halten das Seitenverhältnis 3 bei und die maximale Kantenlänge ist auf 4 mm festgelegt.

Beachten, wie die Facetten entlang des Kreisrandes durch die Einstellungen geändert werden. Das Innere ist eine flache Ebene, sodass 45-Grad-Dreiecke die effizientesten Facetten darstellen.

Das Beispiel links illustriert den standardmäßigen max. Abstand von 0,75 mm. Dies bezieht sich auf die in der vergrößerten (oberen) Abbildung dargestellten Lücke. Wenn der max. Abstand auf 0,01 mm verringert wird, werden mehr Facetten entlang der Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. gebildet. Dadurch rücken die Facettenkanten näher zur Zylinderkante; siehe Beispiel rechts.

Max. Winkel legt ebenso den Abstand zwischen Facettenkanten und Modellkanten fest. Die Verringerung des maximalen Winkels führt dabei zu mehr Facetten entlang der gekrümmten Kanten. Dieses Beispiel zeigt das Ergebnis der Verringerung des max. Winkels von 20 Grad auf 1 Grad.

Seitenverhältnis verhindert verzerrte Dreiecke. Ohne festes Seitenverhältnis und ohne max. Kantenlänge entstehen verzerrtere Dreiecke, wie in den folgenden Abbildungen gezeigt.
