Schnittdarstellungen

EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. Schnittdarstellungen zeigen innere Details einer Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält.. Der Benutzer erstellt die Ebene anhand der Details von Interesse, und SpaceClaim erstellt die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu klicken, um diese in der Draufsicht anzuzeigen..

Zur Erstellung einer SchnittdarstellungEine der Ansichtsmöglichkeiten für Zeichenblätter. In einer Schnittdarstellung wird ein Querschnitt durch eine Konstruktion dargestellt. Eine Schnittdarstellung wird aus einer der anderen Ansichten des Zeichenblatts erstellt. Siehe "ÜbersichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Übersicht ist die ausgewählte Ansicht unabhängig von der Ansicht, mit der sie erstellt wurde. Siehe "Projizierte Ansicht", "Schnittdarstellung" und "Detailansicht".", "Projizierte Ansicht" und "DetailansichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Detailansicht wird eine vergrößerte Ansicht eines bestimmten Bereichs dargestellt, um einen Ausschnitt detaillierter betrachten zu können. Die Detailansicht kann aus einer der anderen Ansichten des Zeichenblatts erstellt werden. Siehe "Übersicht", "Projizierte Ansicht" und "Schnittdarstellung".". muss mindestens eine Ansicht vorhanden sein. Schnittdarstellungen können in jedem Ansichtstyp eingefügt werden.

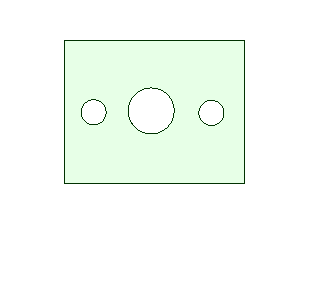

In einigen Fällen soll vielleicht nur die Geometrie in der Schnittebene angezeigt werden. Dies wird als Flächenquerschnitt bezeichnet. In anderen Fällen soll auch die Geometrie hinter der Ebene angezeigt werden. Dies wird als Gesamtquerschnitt bezeichnet. Beide Arten sind in der Abbildung unten dargestellt.

Im Abschnitt "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." in den SpaceClaim-Optionen sind auch Einstellungen für Querschnitte verfügbar. Weitere Informationen finden sich unter "Anzeigeoptionen" und "Linientyp-Optionen".

Es gibt folgende Möglichkeiten zum Erstellen ebener Schnittdarstellungen:

• Als neue Ansicht, die aus einer vorhandenen Ansicht projiziert wurde
• Durch Umwandeln einer vorhandenen Ansicht in eine Schnittdarstellung

Neue ebene Schnittdarstellung erstellen

1. Im Menü "Ansichten" auf der Registerkarte "Detailerstellung" auf das Werkzeug Querschnitt  klicken.

2. Auf die Werkzeughilfe Referenzgeometrie in Zeichnungsansicht auswählen klicken.

3. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" vor dem Positionieren der Ansicht die folgenden Optionen festlegen:

   • Eine Gesamt-Schnittdarstellung erstellen

     • Diese Option deaktivieren, um die Eigenschaft auf "BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird." festzulegen.

     • Diese Option aktivieren, um die Eigenschaft auf "Bereich" festzulegen.

   • Pfeilausrichtung

     • Horizontal

     • Vertikal

     • Durch ausgewählte Geometrie, um die Pfeile auf Grundlage des hervorgehobenen Objekts auszurichten, wobei es sich um skizzierte Geometrie handeln kann.

   • Platzierung

     • Als Übersicht erstellen, um die Ansicht an einer beliebigen Position auf dem Zeichenblatt zu platzieren.

     • Als Hilfsansicht erstellen, um die Ausrichtung der Schnittdarstellung mit der Ansicht zu verknüpfen, die die Pfeile enthält.

4. Die Schnittlinie ziehen und auf einer vorhandenen Ansicht platzieren. Wenn Durch ausgewählte Geometrie ausgewählt wird, wird die Schnittlinie an hervorgehobenen Objekten gefangen und entsprechend ausgerichtet.

5. Die neue Ansicht wird erstellt und zum Platzieren an den Mauszeiger angefügt.

6. Klicken, um die neue Schnittdarstellung auf dem Zeichenblatt zu platzieren.

   • Für eine Hilfsansicht parallel zu den Schnittpfeilen ziehen, um die Ansicht zu platzieren.

   • Eine Übersicht kann überall auf dem Blatt platziert werden.

7. Esc oder S drücken, um das Werkzeug zu verlassen.

Alternativer Workflow

1. Eine einzelne Linie in einer Zeichenblattansicht skizzieren.
2. Die einzelne Linie auswählen.
3. Das Werkzeug Querschnitt öffnen.
4. Die Maus bewegen, um die ebene Schnittdarstellung zu platzieren.

Neben ebenen Schnitten können auch ausgerichtete Querschnitte und versetzte Querschnitte erstellt werden.

Vorhandene Ansicht in eine Schnittdarstellung umwandeln

1. Im Menü "Ansichten" auf der Registerkarte "Detailerstellung" auf das Werkzeug Querschnitt  klicken.

2. Auf die Werkzeughilfe Schnittdarstellung auswählen klicken und die Ansicht auswählen, die in eine Schnittdarstellung umgewandelt werden soll.

   Wenn um die Ansicht keine gepunkteten grauen Linien angezeigt werden, ist die Ansicht nicht ausgewählt. In diesem Fall die Esc-Taste drücken und den Vorgang erneut versuchen.

3. Die Option Eine Gesamt-Schnittdarstellung erstellen aktivieren, um die Eigenschaft für den Schnittdarstellungstyp der Ansicht auf "Gesamt" festzulegen. Diese Option deaktivieren, um die Eigenschaft auf "Bereich" festzulegen. Siehe Beispiele im Bild oben.

4. Den Mauszeiger über eine zugehörige Ansicht bewegen, um die KennzeichnungBeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung"., Formtoleranzen, Mittelpunkte und Stücklisten. bestehend aus Auszügen aus der StücklisteTabelle mit Komponenten, Subkomponenten, Teilen und Materialien, die zur Fertigung eines Endprodukts benötigt werden.. Kennzeichnungshinweise werden aktualisiert, wenn Änderungen an der Stücklistentabelle vorgenommen werden. für den Querschnitt und eine Vorschau der Schnittdarstellung anzuzeigen.

   Die Anzeigelinie springt auf die Form in der Ansicht. Formen vor der Schnittebene werden nicht angezeigt.

5. Klicken, um die Kennzeichnung für den Querschnitt zu platzieren und die Schnittdarstellung zu erstellen.

   Diese Ansicht wird automatisch beschriftet.

6. Esc oder S drücken, um das Werkzeug zu verlassen.

Schnittdarstellungen ändern

1. Die Kennzeichnung für den Querschnitt verschieben, um die Schnittebene zu ändern.

2. Die Schnittdarstellung auswählen.

3. Die Werte im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. ändern oder mit der rechten Maustaste klicken und einen Stil aus der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auswählen. Wert ändern in:

   • Ausrichtungstyp, um die Ansicht der Schnittdarstellung in eine Übersicht zu ändern. Dadurch wird die ausgewählte Ansicht unabhängig von der Ansicht, mit der sie erstellt wurde.

   • Wiedergabemodus, um den Grafikstil für die Ansicht zu ändern. Übernehmen auswählen, wenn der Grafikstil mit der übergeordneten Ansicht verknüpft werden soll.

   • Maßstab, um die Ansicht zu vergrößern oder zu verkleinern. Wenn der Maßstab geändert wird, ändert sich die Eigenschaft "Typ" in Unabhängig von Blatt. Über die Option Verknüpft mit Blatt kann der Maßstab an den Maßstab des Zeichenblatts angepasst werden.

   • Schnitttyp, um einen Gesamt- oder Bereichsquerschnitt zu erstellen. Bei Gesamt werden 3D-Formen angezeigt, die sich nicht auf der Querschnittsebene befinden. Bei Bereich werden nur die Formen angezeigt, die sich auf der Querschnittsebene befinden. Bei Keine wird die Ansicht in eine Übersicht umgewandelt.

4. Einen Bereich in der Schnittdarstellung markieren.

5. Die Werte im Fensterbereich "Eigenschaften" ändern. Den Wert in den folgenden Eigenschaften unter "Kreuzschraffur" ändern:

   • Vom SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen. ausschließen, um den markierten Bereich aus der Schnittdarstellung zu entfernen.

   • Füllstile, um den Bereich zu schraffieren bzw. die Schraffierung zu entfernen.

   • Winkel, um den Winkel zu ändern, in dem die Schraffierungslinien gezeichnet werden.

   • Abstand, um den Abstand zwischen den Schraffierungslinien zu ändern.

   • VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird., um den Anfangspunkt der ersten Schraffierungslinie zu versetzen.

Die Richtung einer Schnittdarstellung umkehren

Mit der rechten Maustaste auf den Schnittpfeil klicken und Betrachtungsrichtung kippen auswählen.

Schnittdarstellungen in 3D veröffentlichen

1. Im Zeichenblatt oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. mit der rechten Maustaste auf die Schnittdarstellung klicken.

2. Im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. In 3D veröffentlichen auswählen.

   Im Strukturbaum wird ein veröffentlichter Schnitt als Basisknoten angezeigt.

   Nach Klicken mit der rechten Maustaste auf die veröffentlichte Schnittdarstellung in einem GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. kann Mit Ebene schneiden ausgewählt werden. Mit dem Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." kann eine veröffentlichte Schnittdarstellung verschoben werden.

Beispiele

Eine veröffentlichte Schnittdarstellung zum Schneiden mit einer Ebene auswählen.



Mit dem Werkzeug "Verschieben" eine veröffentlichte Schnittdarstellung verschieben.



Arbeiten mit Schnittdarstellungen

• Wenn ein einzelnes Schnittliniensegment markiert und durch Ziehen über andere Segmente im Zeichenblatt verschoben wird, wird das gezogene Segment an anderen Abschnitten gefangen bzw. mit diesen zusammengeführt.

• In diesem Werkzeug kann ein versetzter Abschnitt erstellt werden. Um die Kennzeichnung der Schnittlinie anzuzeigen (rote Raute), die Werkzeughilfe Vorhandene Abschnitte schneiden auswählen und dann auf eine Schnittlinie klicken.

• Um aus dem Werkzeug eine Schnittdarstellung zu erstellen, auf das Werkzeug Querschnitt klicken und anschließend im Zeichenblatt eine Ansicht auswählen. Mit der Werkzeughilfe Referenzgeometrie in Zeichnungsansicht auswählen kann die Schnittlinie platziert werden.

• Schnitte können nur in Segmenten unterteilt werden, die senkrecht zur Hauptrichtung stehen. An der Position des Mauszeigers mit der rechten Maustaste auf ein Schnittliniensegment klicken und Schnitt aufspalten auswählen. Diese Option des Kontextmenüs ist nicht mehr für Segmente verfügbar, die sich parallel zur Schnittrichtung befinden.

• Mit dem Mausrad die gesamte Schnittlinie auswählen, um eine Vorschau der Hauptrichtung einer Schnittdarstellung mit gestrichelten Linien anzuzeigen.
