Anzeigen von Lightweight-Komponenten

Lightweight-KomponentenSiehe "Lightweight-BaugruppeRein grafische Darstellung einer Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält.. Wenn eine externe Datei in eine Konstruktion eingefügt wird, ist es mit der Option zum Aktivieren der Lightweight-Baugruppen möglich, ausschließlich die grafischen Informationen der Komponente zu laden. Dies verbessert die Leistung für große und komplexe Baugruppen, wodurch sie schneller dargestellt werden können. Wenn mit der Arbeit mit der Komponente begonnen werden kann, können die geometrischen Informationen geladen werden." sind rein grafische Darstellungen einer Konstruktion. Die Transparenz von Lightweight-Komponenten in der Konstruktion kann eingestellt werden. Wenn beim Öffnen oder Einfügen einer Konstruktion keine Lightweight-Komponenten sichtbar sind, sicherstellen, dass in den Einstellungen die Anzeige dieser Komponenten aktiviert ist.

Siehe auch Lightweight-Komponenten.

Die Transparenz von Lightweight-Komponenten anpassen

1. Auf das Symbol "Transparenz"  auf der Statusleiste klicken.

2. Mit dem Schieber die Undurchsichtigkeit von Lightweight-Komponenten im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. einstellen. Alle Lightweight-Komponenten werden mit dieser Undurchsichtigkeit dargestellt.

Lightweight-Komponente ohne Transparenz anzeigen

Eine Lightweight-Komponente auswählen und Strg+Umschalttaste+F8 drücken, um die Komponente ohne Transparenz anzuzeigen. Alle anderen Lightweight-Komponenten werden weiterhin abgeblendet angezeigt.

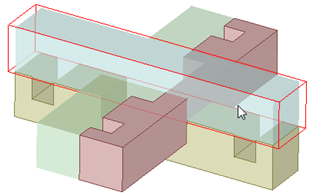

Vor dem Abblenden werden die Lightweight-Komponenten leicht transparent dargestellt und ihre Kanten werden nicht angezeigt.

Nach dem Abblenden werden alle Komponenten mit Ausnahme der ausgewählten Lightweight-Komponente unabhängig von ihrem Lightweight-Status abgeblendet.
