Scharfe Spitzen reparieren

Facettierte KörperEin Volumenkörper oder eine Oberfläche. können scharfe Spitzen enthalten, die geglättet werden müssen. Mit dem Werkzeug "Scharfe Spitzen reparieren" können alle scharfen Spitzen erkannt und beseitigt werden. Dieses Werkzeug funktioniert wie andere "Suchen und Reparieren"-Werkzeuge in der Registerkarte "Reparieren".

Spitzen erkennen und reparieren:

1. Auf das Werkzeug Spitzen klicken
2. Basierend auf den Optionseinstellungen werden alle gefundenen Spitzen hervorgehoben.



   Konvexe und konkave Spitzen werden gesucht.

3. (Optional) Die Optionseinstellungen ändern, falls erforderlich.

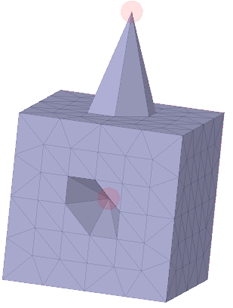

4. Die Werkzeughilfe Problem auswählen verwenden, um einzelne Spitzen auszuwählen und zu reparieren.

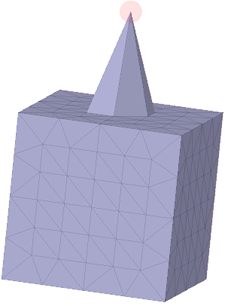

   Die konkave Spitze wird abgeflacht.



5. Die Werkzeughilfe Problem ausschließen verwenden, um Problembereiche auszuschließen.
6. Die Werkzeughilfe Form auswählen verwenden, um eine Form auszuwählen, die nicht als Problembereich erkannt worden ist.
7. Auf "Abschließen" klicken, um alle noch hervorgehobenen Spitzen zu reparieren.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Bereiche ausgewählt und Probleme behoben werden, die automatisch vom Werkzeug gefunden wurden.
	Mit der Werkzeughilfe Form auswählen können Sie eine Form auswählen, die nicht als Problembereich erkannt worden ist.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Mit der Werkzeughilfe Abschließen werden alle verbleibenden Problembereiche behoben.

Optionen

Bei der Beseitigung scharfer Kanten stehen die folgenden Optionen zur Verfügung:

Scharfe Kanten	Dies gilt für den Winkel zwischen den Facettennormalen, die eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. miteinander teilen. Alle Kanten mit einem Kantenwinkel größer als der angegebene Winkel werden erkannt.
Scharfe Ecken	Dies gilt für den Winkel zwischen den Normalen von zwei beliebigen Facetten, die eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) teilen. Alle Ecken mit einem Winkel größer als der angegebene Winkel werden erkannt.
Konvexitätsoptionen	Geben an, nach welchem Typ von scharfen Spitzen gesucht werden soll.
Konkav und konvex	Alle Typen werden gefunden.
Konvex	Lediglich konvexe scharfe Spitzen werden gefunden. Das sind Spitzen, die nach außen gerichtet sind.
Konkav	Lediglich konkave scharfe Spitzen werden gefunden. Dies sind scharfe Spitzen, die nach innen gerichtet sind.
