Löcher in facettierten Körpern reparieren

Löcher können mit dem Werkzeug "Löcher" gefunden und repariert werden. Dieses Werkzeug funktioniert wie andere "Suchen und Reparieren"-Werkzeuge in der Registerkarte "Reparieren".

Löcher in facettierten Körpern suchen und reparieren:

Auf das Werkzeug Löcher klicken, um Löcher zu finden und hervorzuheben
Das Werkzeug hebt Löcher hervor, die gefüllt werden können
Die nachfolgend beschriebenen Optionen können nach Bedarf angepasst werden
Die Werkzeughilfe Problem auswählen verwenden, um Löcher auszuwählen, die gefüllt werden sollen
Auf Abschließen klicken, um alle Löcher oder nur die ausgewählten Löcher zu füllen

Werkzeughilfen

Die folgenden Werkzeughilfen Closed werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Bereiche ausgewählt und Probleme behoben werden, die automatisch vom Werkzeug gefunden wurden.
	Mit der Werkzeughilfe Form auswählen können Sie eine Form auswählen, die das Werkzeug nicht hervorgehoben hat
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Mit der Werkzeughilfe Führungskurven auswählen können Sie Führungskurven auswählen, um die Form der Ausgleichsfläche zu beeinflussen.
	Mit Bereiche ausschließen können Sie Bereiche in Ausgleichsflächen mit mehreren Bereichen ausschließen.
	Mit der Werkzeughilfe Abschließen werden alle verbleibenden Problembereiche behoben.

Optionen

Bei der Füllung von Löchern stehen die folgenden Optionen zur Verfügung:

Ausgleichen	Versucht, die Kontur der umgebenden Facetten anzugleichen.
Überdecken	Erstellt eine einfache Abdeckung für die Öffnung.
Zusammen	Betrachtet mehrere Öffnungen zusammen.
Getrennt	Betrachtet mehrere Öffnungen getrennt.

Anhand der folgenden Beispiele können Sie erkennen, wie die verschiedenen Werkzeughilfen und Optionen verwendet werden können.

Beispiele:

Auf die Werkzeughilfe Form auswählen klicken und die Kontur auswählen.
Die Vorschau zeigt, dass die standardmäßige Ausgleichsfläche keine abgewinkelte Fläche erzeugen kann.

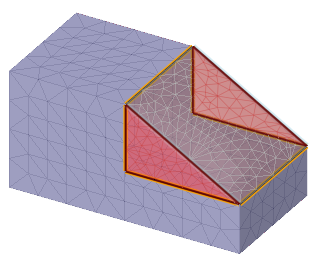

Auf die Werkzeughilfe Führungskurven auswählen klicken oder die Alt-Taste drücken und anschließend die Kurven auswählen. Beachten Sie, wie die Vorschau nun durch die Kurven verläuft. Wenn die Werkzeughilfe „Führungskurven auswählen“ aktiv ist, wird dies fixiert (als würde man die Strg-Taste gedrückt halten), um eine Mehrfachauswahl und das Umkehren der Auswahl zu ermöglichen.

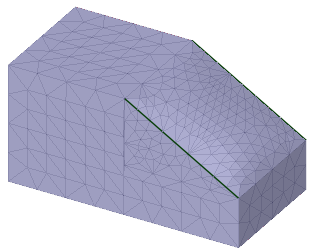

Nach einem Klick auf Abschließen wird deutlich, dass die Fläche nicht flach ist.

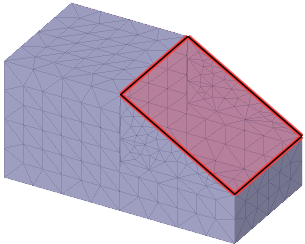

Eine flache Fläche erhalten Sie, indem Sie die Füllung rückgängig machen und die abgewinkelte Fläche mit der Werkzeughilfe Bereiche ausschließen ausschließen. Beachten Sie, dass der ausgeschlossene Bereich ausgegraut wird. Dies weist darauf hin, dass der Bereich nicht länger berücksichtigt wird.
Wählen Sie im Fensterbereich „Optionen“ die Option „Überdecken“ aus. Klicken Sie anschließend auf die Werkzeughilfe Problem auswählen und wählen Sie den verbleibenden Konturzug aus.

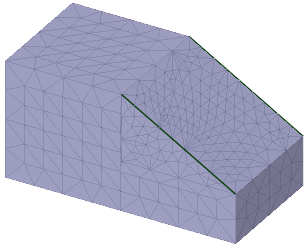

Auf Abschließen klicken.

Zwei Konturzüge an der Außenseite einer Kugel sollten gemeinsam gefüllt werden, da beide dafür vorgesehen sind, denselben physischen Raum zu belegen (sprich: die Außenseite der Kugel).
Mit der Option Zusammen wird sichergestellt, dass der Konturzug die Form vollendet.
Wird hingegen die Option Getrennt verwendet, so wird die Lücke geschlossen (eine nach der anderen); jedoch verbleiben ein Konturzug und eine separate Fläche.
Diese umhüllte Kugel ist ein Beispiel dafür, wo die Option Getrennt zum Einsatz kommen sollte.
Mit der Option Getrennt wird sichergestellt, dass jeder Konturzug die umschließende Form innen und außen vollendet.
Die Option Zusammen berücksichtigt die umgebende Form beider Löcher gleichzeitig und erstellt einen Übergang zwischen den beiden Löchern.
