Facetten mit zu vielen Verbindungen reparieren

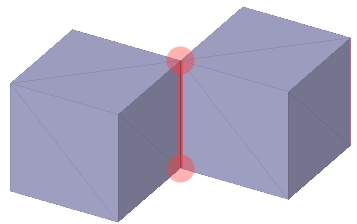

Facetten mit zu vielen Verbindungen werden von dem 3D-Drucker nicht unterstützt. Dabei können Kanten und Ecken mit zu vielen Verbindungen auftreten. Bei Kanten mit zu vielen Verbindungen handelt es sich um Kanten einer FacetteEinfache Dreiecksfläche, mit der die Oberflächengeometrie im STL-Dateiformat (Stereolithografie) beschrieben wird., die von zwei oder mehr Facetten geteilt werden. In der Abbildung unten teilen zwei KörperEin Volumenkörper oder eine Oberfläche. eine einzelne Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird., sprich: die geteilte Kante gehört zu vier Facetten. In diesem Fall weisen auch die Ecken am Ende der Kante zu viele Verbindungen auf, da sich keinerlei Volumen unter den Stützen befindet.

Facetten mit zu vielen Verbindungen finden und reparieren:

1. Auf was Werkzeug Zu viele Verbindungen klicken
2. Das Werkzeug findet automatisch alle Facetten mit zu vielen Verbindungen und hebt diese hervor
3. Die hervorgehobenen Bereiche, die repariert werden sollen, mit der Werkzeughilfe Problem auswählen auswählen
4. Mit der Werkzeughilfe Problem ausschließen können Sie Problembereiche ausschließen
5. Die Werkzeughilfe Form auswählen verwenden, um Formen auszuwählen, die kein Problem sind
6. Auf Abschließen klicken, um alle verbleibenden Bereiche zu reparieren

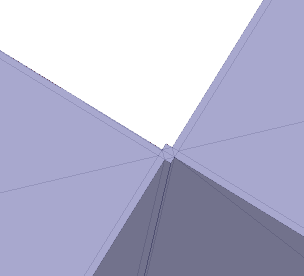

Wird das Werkzeug „Zu viele Verbindungen“ an dem oben aufgeführten Beispiel angewandt, so wird ein kleines facettiertes Volumen rund um die Kante mit zu vielen Verbindungen erstellt. In der Abbildung unten wird das Ergebnis mit Zoom auf die Kante angezeigt.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Bereiche ausgewählt und Probleme behoben werden, die automatisch vom Werkzeug gefunden wurden.
	Mit der Werkzeughilfe Form auswählen können Sie eine Form auswählen, die nicht als Problembereich erkannt worden ist.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Mit der Werkzeughilfe Abschließen werden alle verbleibenden Problembereiche behoben.
