Facettierte Körper umhüllen

Mit dem Werkzeug HülleVolumenkörper oder Teil, der bzw. das von einer ausgewählten Fläche aus ausgehöhlt wurde, so dass ein Gehäuse mit der festgelegten Dicke entsteht. kann die Stärke an der Innen- oder Außenseite eines facettierten Körpers angehoben werden.

Einen facettierten Körper umhüllen:

1. Auf das Werkzeug Hülle klicken
2. Einen facettierten KörperEin Volumenkörper oder eine Oberfläche. auswählen
3. Auf Abschließen klicken
4. Die Hülle wird hinzugefügt und ein neuer facettierter Körper wird im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. angezeigt

Werkzeughilfe für eine einfache Hülle

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen

Bei der Umhüllung von Körpern stehen die folgenden Optionen zur Verfügung:

Innen	MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. im Innenbereich abtragen und eine dünne Wand zum Inneren des ursprünglichen Körpers hinterlassen.
Außen	Material im Innenbereich abtragen und eine dünne Wand zum Äußeren des ursprünglichen Körpers hinterlassen.
Stärke	Geben Sie hier einen Wert für Hüllenstärke in Modelleinheiten ein.
Ursprüngliche Körper beibehalten	Einen neuen facettierten Körper mit Hülle erstellen und den ursprünglichen Körper beibehalten.
Befüllungsart	Wählen Sie die Art der Befüllungsstruktur aus, die nach Abschluss des 3D-Druckvorgangs zu dem umhüllten Körper hinzugefügt werden soll und diesem zusätzliche Stärke verleiht.

Beispiel zur Nutzung der Werkzeughilfe Form auswählen.



Ein einfacher Block wird umhüllt.
Mit der Werkzeughilfe Form auswählen wird die obere Seite zur Beseitigung ausgewählt.
Mit einem Klick auf Abschließen wird die obere Seite beseitigt und der Block umhüllt.
Daneben können Sie auch Facetten auswählen, die von der Hülle entfernt werden sollen. In einem solchen Fall werden anstelle einer Fläche lediglich die ausgewählten Facetten entfernt.
Dadurch wird die Hülle etwas interessanter.

Grundlegende Füllung zu Hüllen hinzufügen

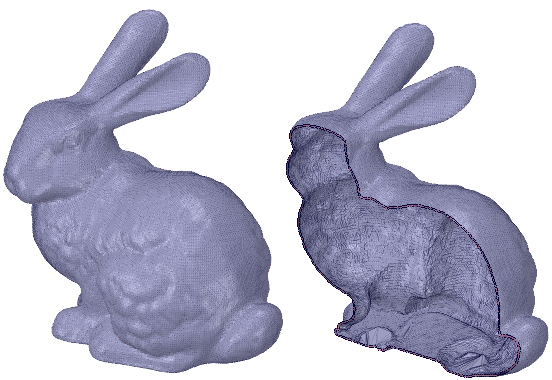

Das oben aufgeführte Häschen-Modell zu drucken, kann lange dauern und sehr viel Material verbrauchen, wenn das gesamte Volumen ausgefüllt ist.

Füllung umhüllt das Innere eines Modells und fügt eine innere Stützstruktur hinzu. Dies verleiht Festigkeit, während die Materialkosten und die Druckzeit reduziert werden.

Das Werkzeug hat verschiedene Optionen, um die Größe, Form und den Prozentsatz des gefüllten Volumens zu steuern.

Werkzeughilfen für Hülle mit grundlegender Füllung

Die folgenden Werkzeughilfen werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen für grundlegende Füllung

Bei Auswahl der Befüllungsart „Grundlegend“ stehen Ihnen die folgenden Optionen zur Regelung der Befüllung zur Verfügung:

Form	Wählen Sie aus zwei 2D-Mustern, einem 3D-Sechseck-Muster und verschiedenen 3D-Gittermustern aus.
Größenoptionen	Die verschiedenen Optionen bezüglich der Größe sind miteinander verknüpft. Bei Änderung einer Größe werden auch die anderen Größen angepasst.
FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). %	Prozentsatz des Gehäusevolumens, das mit Material gefüllt wird
Länge	Bestimmt die Größe der grundlegenden Formen, die in dem Befüllungsmuster verwendet werden
Stärke	Legt die Wanddicke der Befüllung fest
Vorschau-Optionen	Ermöglicht Ihnen die Regelung von Anzeige und Positionierung der Vorschau
Richtung	Wählen Sie hier die X-, Y- oder Z-AchseGerade LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten., um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". oder den Bildschirm aus, um die Vorschaurichtung festzulegen.
VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird.	Mit Hilfe des Dropdown-Schiebers können Sie die Vorschau entlang ihres Normalvektors verschieben. Mit der Reset-Schaltfläche kehren Sie zur vorherigen Stelle zurück.

Umhüllen und Füllung mithilfe von Grundformen hinzufügen

1. Auf das Werkzeug Hülle klicken

2. Die Verstärkungsrichtung auf innen einstellen

3. Die Stärke der Hüllenwand einstellen
4. Auswählen, ob der ursprüngliche facettierte Körper nach der Umhüllung beibehalten werden soll oder nicht
5. Die Option Basis auswählen
6. Den einzuhüllenden facettierten Körper auswählen
7. Eine Füllform auswählen
8. Größenoptionen der Befüllung festlegen
9. Vorschau einstellen
10. Auf Abschließen klicken
11. Die Hülle wird hinzugefügt und ein neuer facettierter Körper wird im Strukturbaum angezeigt

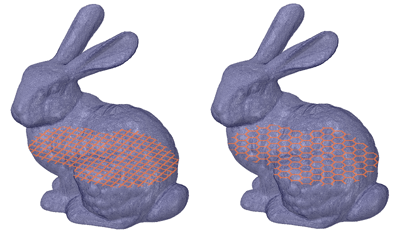

Das Bild unten zeigt die Vorschau für quadratische und sechseckige Füllungsformen.

Die Y-Achse wurde für die Vorschaurichtung ausgewählt; der Versatz wurde angepasst, um die Vorschau nahe des Mittelpunkts des Modells entlang der Y-Achse zu platzieren.

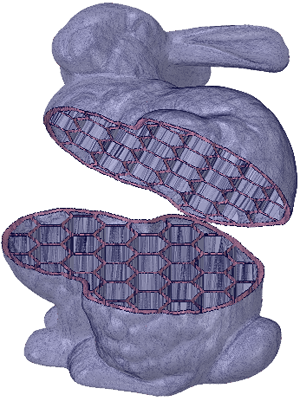

Das Bild unten zeigt das umhüllte Modell mit einer sechseckigen Füllung. Der Körper wurde aufgespalten und verschoben, um die Füllung freizulegen.

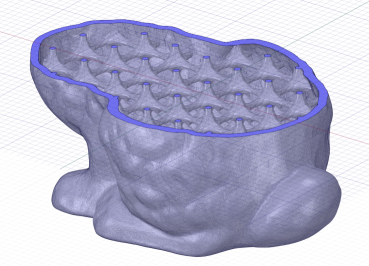

Das Bild unten zeigt das umhüllte Modell mit einer 3D-Gitter-Füllung.

Gitter-Füllungen sind abhängig von der Feinheit der Facettierung. Bei groben Facetten können Gitter-Füllungen schneller erzeugt werden. Die Feinheit kann geregelt werden, wenn Sie einen Volumenkörper mit Hilfe des Werkzeugs Umwandeln in einen facettierten Körper umwandeln. Geben Sie bei der Umwandlung einen maximalen Winkel im BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. von 30° an, um somit weniger Facetten zu erhalten und die Gitterberechnung zu beschleunigen.

Weitere Gitter-Beispiele

Gitter   Dreidimensionales Gitter-Füllungsmuster
Regelmäßiges Würfelgitter   Einfaches Würfelgitter-Füllungsmuster
Würfelgitter mit Mittelstützen   Würfelgitter mit Stützen an allen Ecken des Würfels, die sich in der Mitte des Würfels schneiden
Würfelgitter mit seitlichen Querstützen   Würfelgitter mit Querstützen zwischen den Ecken an jeder Seite des eingeschlossenen Würfels
Würfelgitter mit seitlichen diagonalen Stützen   Würfelgitter mit diagonalen Stützen zwischen den Ecken an jeder Seite des eingeschlossenen Würfels
Würfelgitter mit Mitte an der Unterseite   Würfelgitter mit Stützen, die sich in der Mitte der Unterseite des eingeschlossenen Würfels treffen
Würfelgitter mit Mitte der Unterseite ohne vertikale Stützen   Würfelgitter mit Stützen, die sich in der Mitte der Unterseite des eingeschlossenen Würfels treffen, aber ohne vertikale Stützen
Doppelpyramiden-Gitter   Doppelpyramiden-Gitter mit seitlichen Stützen
Doppelpyramiden-Gitter mit Quer-   Doppelpyramiden-Gitter mit inneren Querstützen
Doppelpyramiden-Gitter und Seitendiagonalen   Doppelpyramide in der Mitte des Gitters mit Diagonalen an den Seiten des eingeschlossenen Würfels
Diamant-Gitter   Doppelpyramide ohne die seitlichen Stützen



Benutzerdefinierte Füllung zu Hüllen hinzufügen

Sie können auch benutzerdefinierte Formen für die Füllung verwenden. Im Beispiel unten wird die "X"-Form als eine benutzerdefinierte Füllung verwendet.

Werkzeughilfe für Hülle mit benutzerdefinierter Füllung

Die folgenden Werkzeughilfen werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Volumenkörper oder facettierten Körper auswählen ist standardmäßig aktiviert. Somit können Sie mühelos Volumenkörper oder facettierte Körper auswählen, die Sie umhüllen möchten.
	Mit der Werkzeughilfe Form auswählen können Sie Formen oder Facetten auswählen, die bei der Umhüllung entfernt werden sollen.
	Mit der Werkzeughilfe Skizze auswählen können Sie eine Skizze auswählen, deren Form für die benutzerdefinierte Füllung verwendet werden soll.
	Die Werkzeughilfe Abschließen schließt die Umhüllung ab.

Optionen für benutzerdefinierte Füllung

Bei Auswahl der Befüllungsart „Benutzerdefiniert“ stehen Ihnen die folgenden Optionen zur Regelung der Befüllung zur Verfügung:

Umhüllen und Füllung mit benutzerdefinierten Formen hinzufügen

1. Auf das Werkzeug Hülle klicken

2. Die Verstärkungsrichtung auf innen einstellen

3. Die Stärke der Hüllenwand einstellen
4. Auswählen, ob der ursprüngliche facettierte Körper nach der Umhüllung beibehalten werden soll oder nicht
5. Die Option Benutzerdefiniert auswählen
6. Den einzuhüllenden facettierten Körper auswählen
7. Klicken Sie auf die Werkzeughilfe Eine Skizze auswählen
8. Wählen Sie die skizzierte Form aus, die Sie zur Befüllung verwenden möchten
9. Wählen Sie ein Muster mit quadratischem oder rechteckigem Gitter zur Befüllung aus
10. Größe festlegen
11. Legen Sie fest, was zu Füllen ist (Hohlräume zwischen Formen oder Form selbst)
12. Auf Abschließen klicken
13. Die Hülle wird hinzugefügt und ein neuer facettierter Körper wird im Strukturbaum angezeigt

Die Bilder unten zeigen einige Beispiele.

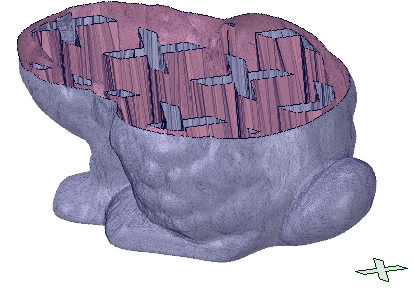

Die „X“-Form in der EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) unten links wurde als benutzerdefinierte Befüllung ausgewählt. Maßstab anpassen wird mit einer größeren BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. verwendet, um einen größeren Raum zwischen den Formen zu erstellen. Form füllen wurde ausgewählt, um die benutzerdefinierte Form zu füllen und einen Hohlraum zwischen den Formen zu erstellen.

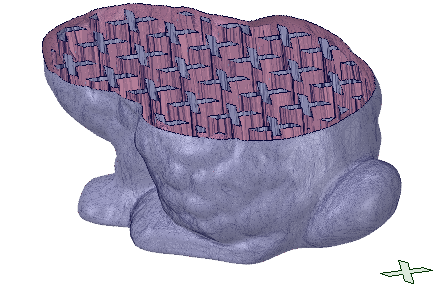

Die „X“-Form in der Ecke unten links wurde als benutzerdefinierte Befüllung ausgewählt. Maßstab anpassen wird NICHT verwendet, sprich: die Form wird im Ist-Zustand angewandt; somit wird ein geringerer Hohlraum zwischen den Formen erstellt. Form füllen wurde ausgewählt, um die benutzerdefinierte Form zu füllen und einen Hohlraum zwischen den Formen zu erstellen.
