Facettierte Körper aufspalten

Facettierte KörperEin Volumenkörper oder eine Oberfläche. können mit einer EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder einer OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". als SchnittobjektWenn mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." ein VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. geschnitten wird. Mit der Werkzeughilfe "Schneidendes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. auswählen" kann das Schnittobjekt ausgewählt werden. aufgespalten werden.

Einen facettierten Körper aufspalten:

1. Auf das Werkzeug"AufspaltenMit dem Werkzeug "Kombinieren" können Volumenkörper und Oberflächen aufgespalten werden. Ein Volumenkörper oder eine Oberfläche wird als Schnittwerkzeug ausgewählt, um das Ziel zu schneiden. Siehe "Schnittobjekt"." klicken

2. Einen facettierten Körper auswählen

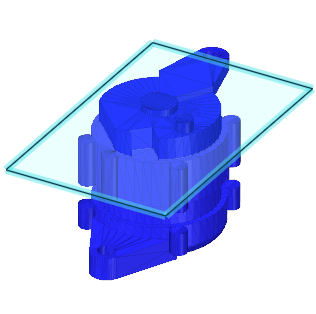

• Der ausgewählte facettierte Körper wird blau hervorgehoben

3. Option "Überdeckung" auswählen (siehe Bilder unten)

4. Eine Ebene oder Oberfläche auswählen, um sie als Schnittobjekt zu verwenden

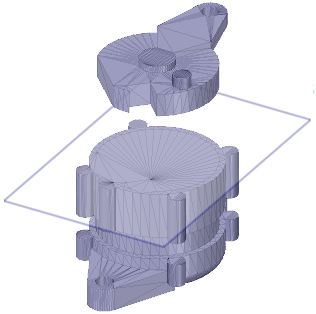

5. Der facettierte Körper wird in zwei separate facettierte Körper aufgespalten

Optionen

Bei dem Aufspalten von Körpern stehen die folgenden Optionen zur Verfügung:

In der Abbildung unten werden Beispiele für die verschiedenen Optionen aufgeführt.

Keine Überdeckung	Überdecken	Mit internen Punkten überdecken
